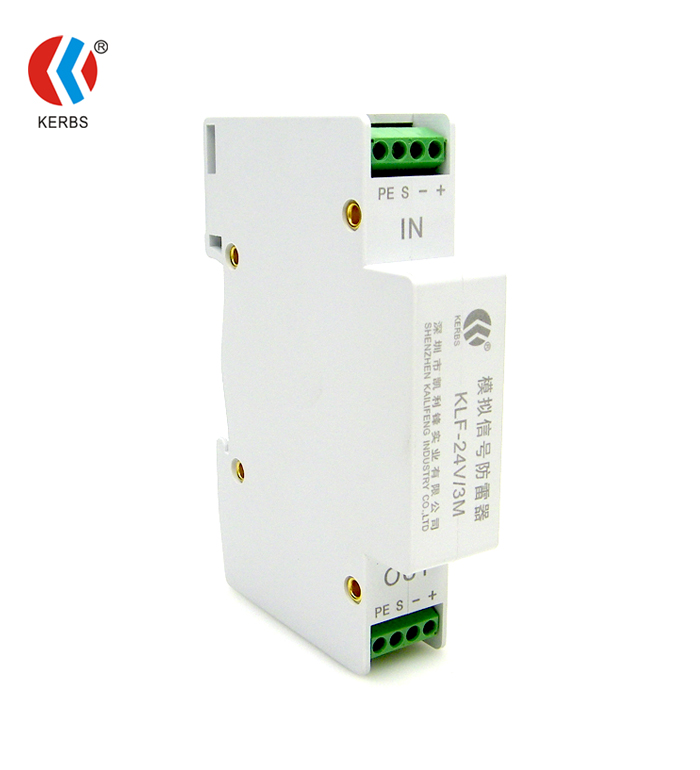

一、產品介紹
模擬信號防雷器用于保護從LPZ2 到LPZ3區的過程控制信號傳輸線路(如兩線制4~20mA回路、I/O端子等)，可以防止敏感控制設備(如變送器、PLC、RS485、RS232、RS422等)受到雷擊、靜電放電和瞬態過電壓的損壞。
◆ 適用于3芯信號線路的雷電浪涌防護。
◆ 模擬信號防雷器采用進口器件，質量穩定，多級保護、殘壓低、響應速度快。
◆ 采用泄流、鉗位的原理，實現了高效可靠的抗高壓脈沖沖擊功能和準確的鉗位電壓。
◆ 通流量大、損耗低、無干擾、壽命長。
二、技術指標
| 產品型號 | KLF-24V/3M | |
| 類 別 | 信號部分 | 電源部分 |
| 工作電壓(Un) | 24V | 24V |
| 額定電流 | 300mA | / |
| 標稱放電電流In(8/20μs) | 5KA | 5KA |
| 最大放電電流Imax(8/20μs) | 10KA | 10KA |
| 電壓保護水平(Up) | 40V | 150V |
| 工作頻率 | 1MHz | / |
| 插入損耗 | ≤0.2dB | / |
| 工作環境 | 溫度：-40℃～+70℃，相對濕度<90% | |
| 接口型號 | 4p端子 | |
| 被保護芯線 | 電源: +、-;信號: S | |
| 外形尺寸(長×寬×高) | 90×18×60mm | |
| 重量 | 0.07kg | |
三、產品安裝
1、模擬信號防雷器安裝于信號通道和被保護設備之間，輸出端與被保護設備相連。
2、產品采用35mm導軌安裝方式，所有接線必須牢固及可靠電氣聯接。模擬信號防雷器接地線：BVR≥2.5mm2。
3、防雷接地應符合防雷規范要求，接地線盡可能做到短而直。且接地電阻應小于4Ω。
