一、產品介紹

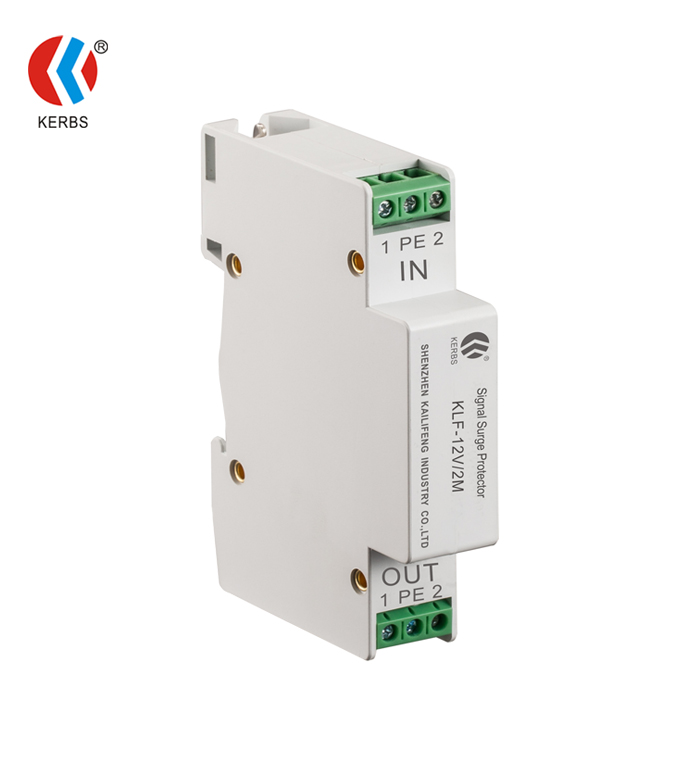

模擬信號防雷器用于端子式連接的雙絞線電涌保護器,防止信息線路上由于雷電引起的浪涌過電壓對相關設備造成危害,可用于各種數據控制線連通的設備保護。
◆ 適用于2芯信號線路的雷電浪涌防護。
◆ 產品采用進口器件,質量穩定,多級保護、殘壓低、響應速度快。
◆ 采用泄流、鉗位的原理,實現了高效可靠的抗高壓脈沖沖擊功能和準確的鉗位電壓。
◆ 通流量大、損耗低、無干擾、壽命長。
二、技術指標
產品型號 | KLF-12V/2M |
工作電壓(Un) | 12V |
額定電流 | 300mA |
標稱放電電流In(8/20μs) | 5KA |
最大放電電流Imax(8/20μs) | 10KA |
電壓保護水平(Up) | ≤20V |
工作頻率 | 10MHz |
插入損耗 | ≤0.2dB |
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% |
接口型號 | 2p接線端子 |
被保護芯線 | 1~2 |
外形尺寸(長×寬×高) | 90×18×60mm |
重量 | 0.07kg |
三、產品安裝
1、模擬信號防雷器安裝于信號通道和被保護設備之間,輸出端與被保護設備相連。
2、產品采用35mm導軌安裝方式,所有接線必須牢固及可靠電氣聯接。模擬信號防雷器接地線:BVR≥2.5mm2。
3、防雷接地應符合防雷規范要求,接地線盡可能做到短而直。且接地電阻應小于4Ω。
