一、產品介紹

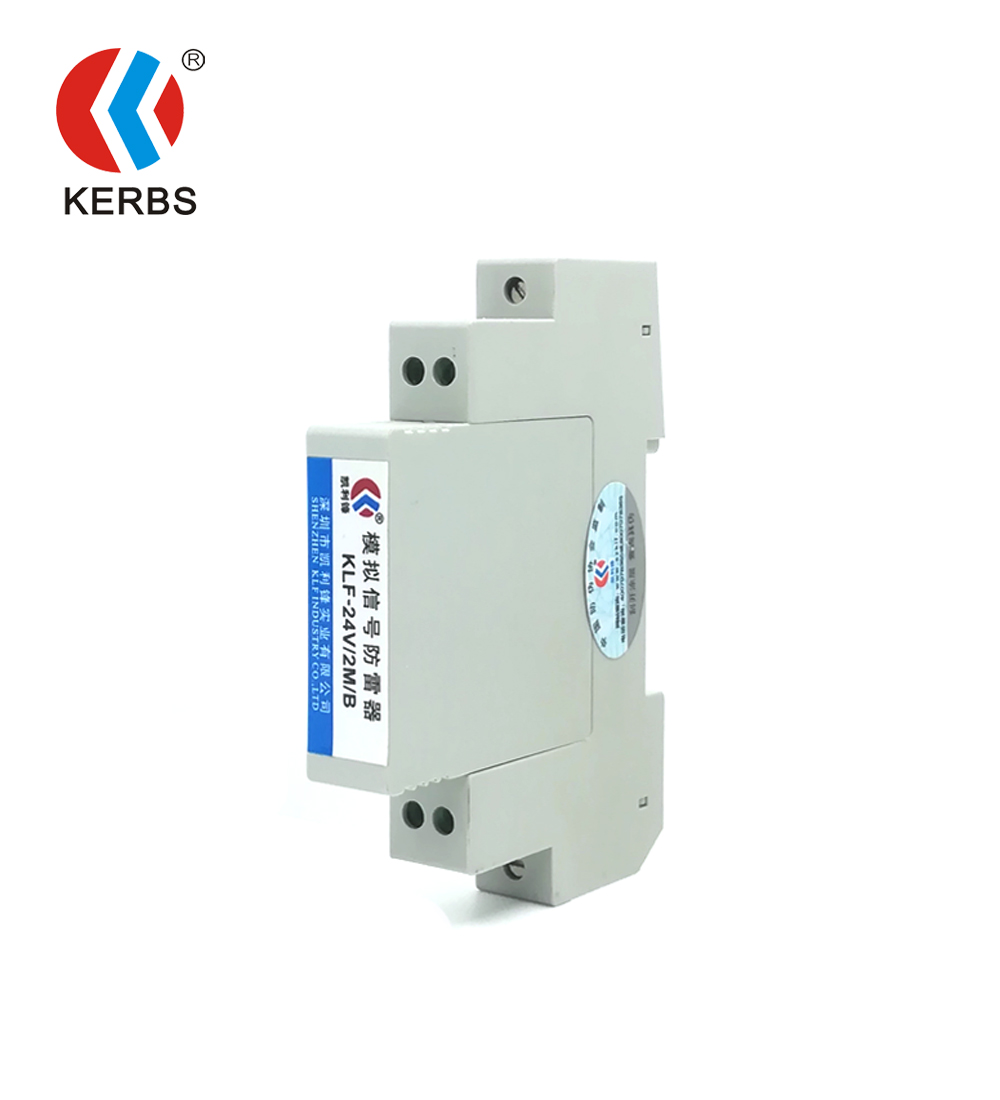

熱插拔式信號浪涌保護器用于端子式連接的雙絞線電涌保護器,防止信息線路上由于雷電引起的浪涌過電壓對相關設備造成危害,可用于各種數據控制線連通的設備保護,安裝于防雷分區LPZ2-LPZ3界面。
◆ 產品采用進口器件,質量穩定,多級保護、殘壓低、響應速度快。
◆ 標準導軌安裝,體積小、安裝方便,熱插拔式分離結構,更換模塊時信號不中斷。
◆ 通流量大、損耗低、無干擾、壽命長。
◆ 標準導軌安裝,體積小、安裝方便。
二、技術指標
產品型號 | KLF-05V/2M/B | KLF-12V/2M/B | KLF-24V/2M/B |
工作電壓(Un) | 5V | 12V | 24V |
額定電流 | 300mA | 300mA | 300mA |
標稱放電電流In(8/20μs) | 5KA | 5KA | 5KA |
最大放電電流Imax(8/20μs) | 10KA | 10KA | 10KA |
電壓保護水平(Up) | 15V | 20V | 35V |
工作頻率 | 10MHz | 10MHz | 10MHz |
插入損耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB |
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% | ||
接口型號 | 2p接線端子 | ||
被保護芯線 | 1~2 | ||
外形尺寸(長×寬×高) | 90×13×65mm | ||
重量 | 0.06kg |
三、產品安裝
1、本產品串聯安裝于信號通道和被保護設備之間,輸出端與被保護設備相連。
2、產品采用35mm導軌安裝方式,所有接線必須牢固及可靠電氣聯接。SPD接地線:2.5mm2。
3、防雷接地應符合防雷規范要求,接地線盡可能做到短而直。且接地電阻應小于4Ω。
