一、產品介紹

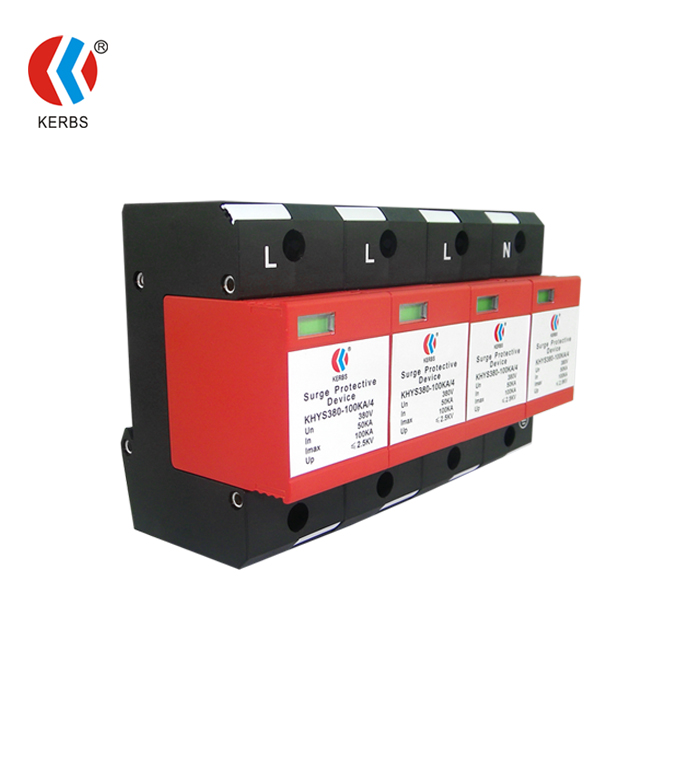

三相電源防雷器(簡稱SPD)，外型美觀，維護簡單，能在較惡劣環境下長期穩定工作，防雷器能有效防止雷擊產生的感應過電壓、過電流現象對系統造成損壞。
◆ 本產品適用防雷區域：LPZ0B與LPZ1區交界處電源線路的雷電浪涌防護。
◆ 通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
◆ 適用于交流配電設備的防雷保護，如通信、電視廣播、計算機房、自動控制及所有配電設備的保護。
二、技術指標
產品型號 | KHYS380-80KA/4 | KHYS380-100KA/4 |
保護級別 | B級 | B級 |
工作電壓 Un | 380V/AC | 380V/AC |
最大運行電壓 Uc | 385V/AC | 385V/AC |
標稱放電流In | 40KA | 50KA |
最大放電流 Imax | 80KA | 100KA |
保護水平Up | 2.2KA | 2.5KA |
響應時間 | <25ns | <25ns |
漏電流 | ≤20μA | ≤20μA |
保護模式 | L1,L2,L3-PE、N-PE(4P) | L1,L2,L3-PE、N-PE(4P) |
劣化指示 | 綠色：正常；紅色：劣化 | 綠色：正常；紅色：劣化 |
工作環境 | 溫度-40℃～+70℃ 相對濕度＜90% | 溫度-40℃～+70℃ 相對濕度＜90% |
外殼材料 | 阻燃材料 | 阻燃材料 |
外形尺寸 | 145×94×68mm | 145×94×68mm |
重量 | 0.98kg | 0.98kg |
三、產品安裝
1、防雷器安裝在建筑物總配電柜或配電箱的電源進線端，配35mm電氣導軌。安裝前必須切斷電源，嚴禁帶電操作。
2、安裝時，SPD應與相應規格的保險絲配合安裝，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。
3、防雷器在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色時，表示防雷模塊出現故障，應及時維修或更換。
4、適用于室內運行，如安裝在室外時，必須加裝防水外殼。
5、所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥10mm2，接地線：BVR≥16mm2，其引線長度應小于1m且越短越好。
6、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
