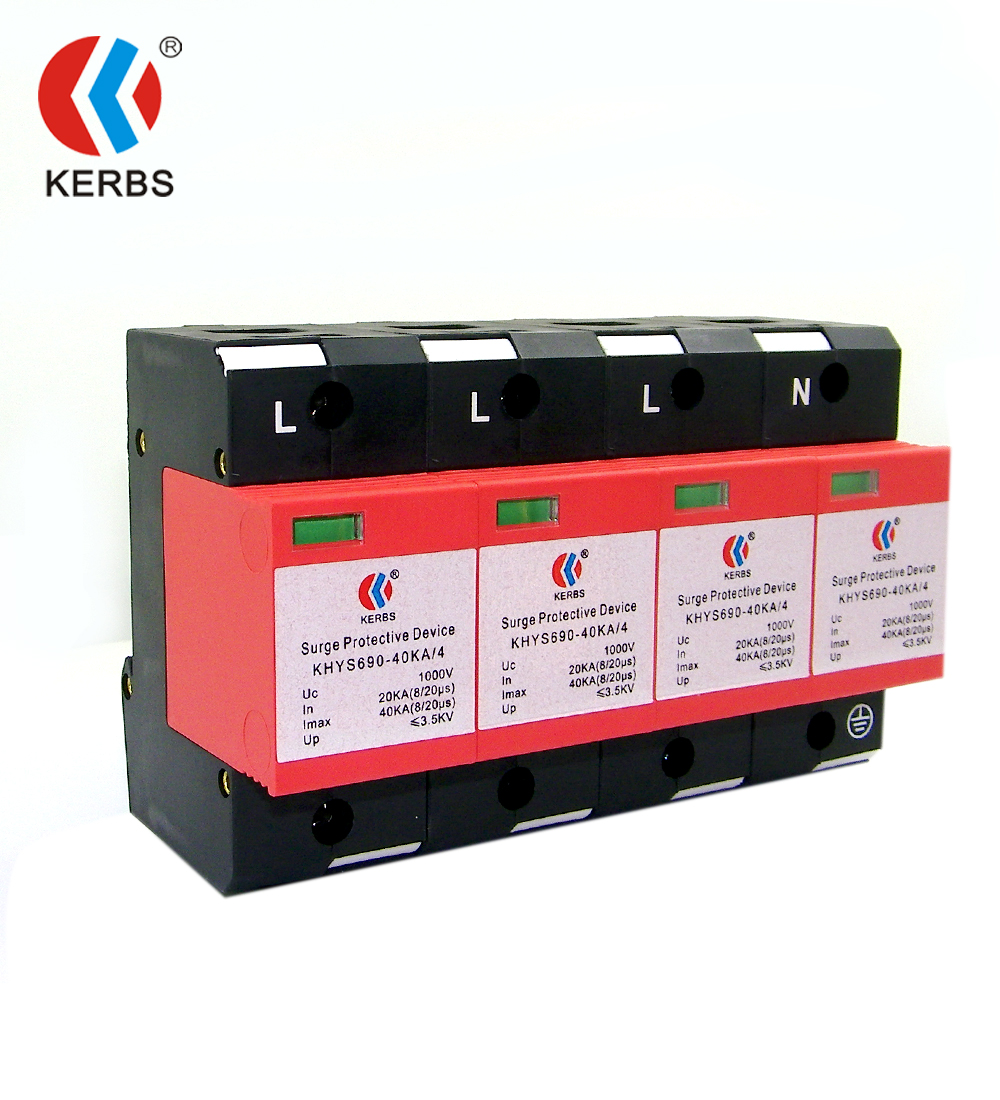

一、產品介紹
690V電源防雷器能有效防止雷擊產生的感應過電壓、過電流現象對系統或設備造成永久性損壞或瞬間中斷等危害。
◆ 本產品適用防雷區域：LPZ1與LPZ2區交界處電源線路的雷電浪涌防護
◆ 具有工作指示、模塊劣化指示等功能。
◆ 采用溫控?cái)嗦芳夹g(shù)，內置過流保護電路，徹底避免火險。
◆ 通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
◆ 適用于交流690V供電系統 ，如：風力發電行業，風電電機的防雷保護。
二、技術指標
產品型號 | KHYS690-40KA/4 |
保護級別 | B級 |
工作電壓Un(AC) | 690V |
最大持續運行電壓Uc(AC) | 1000V |
標稱放電電流In(8/20μs) | 20KA |
最大放電電流Imax(8/20μs) | 40KA |
電壓保護水平Up | 3.5KV |
響應時間 | <25ns |
漏電流 | ≤20μA |
保護模式 | L1,L2,L3-PE、N-PE(4P) |
劣化指示 | 綠色：正常；紅色：劣化 |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% |
外殼材料 | 阻燃材料 |
外形尺寸(長×寬×高) | 96×144×68mm |
重量 | 0.98kg |
三、產品安裝
1、防雷器安裝在建筑物總配電柜或配電箱的電源進線端，配35mm電氣導軌。安裝前必須切斷電源，嚴禁帶電操作。
2、安裝時，防雷器應與相應規格的保險絲配合安裝，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。
3、電源防雷器在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色時，表示防雷模塊出現故障，應及時維修或更換。
4、適用于室內運行，如安裝在室外時，必須加裝防水外殼。
5、所有接線必須牢固及可靠電氣聯接。防雷器連接線：BVR≥10mm2，接地線：BVR≥16mm2，其引線長度應小于1m且越短越好。
6、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
