一、產品介紹

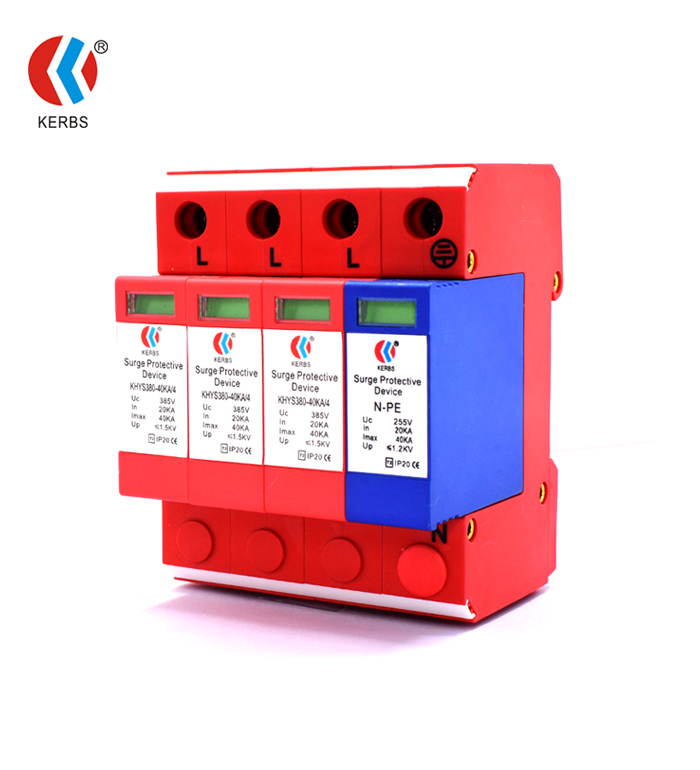

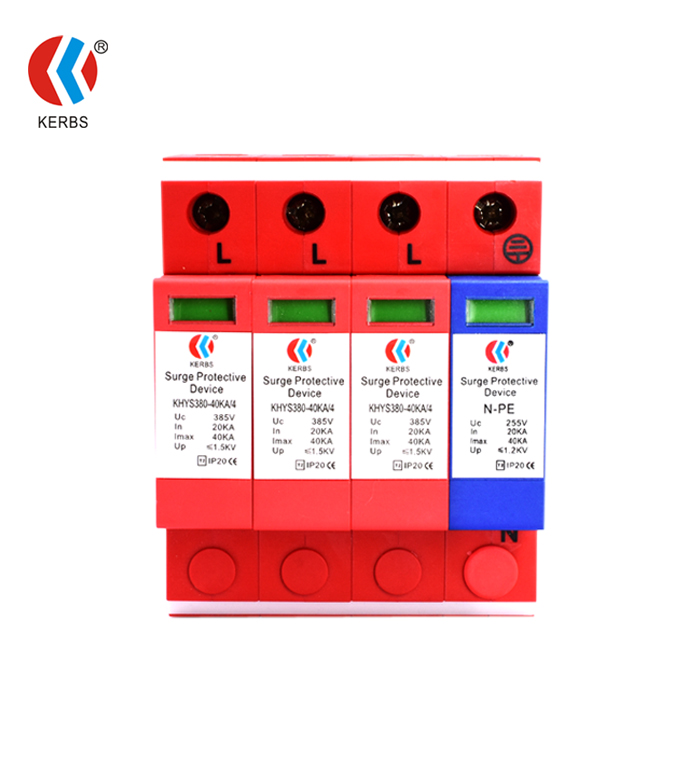

三相電源避雷器(簡稱SPD)外型美觀維護簡單，能在較惡劣環境下長期穩定工作。避雷器能有效防止雷擊等因素產生的感應過電壓、過電流現象對系統或設備造成損壞或瞬間中斷等危害。
◆ 本產品適用防雷區域： LPZ2與LPZ3交界處電源線路的雷電浪涌防護。
◆ 具有工作指示、模塊劣化指示等功能。
◆ 通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
二、技術指標
產品型號 | KHYS380-20KA/4 | KHYS380-40KA/4 |
保護等級 | D級 | C級 |
工作電壓Un(AC) | 380V | 380V |
最大持續運行電壓Uc(AC) | 385V | 385V |
標稱放電電流In(8/20μs) | 10KA | 20KA |
最大放電電流Imax(8/20μs) | 20KA | 40KA |
N-PE標稱放電電流Imax(8/20μs) | 20KA | 40KA |
電壓保護水平(Up) | 1.2KV | 1.5KV |
響應時間 | <25ns | |
N-PE響應時間 | <100ns | |
漏電流 | ≤1μA | |
保護模式 | L1,L2,L3-N、N-PE | |
劣化指示 | 綠色：正常；紅色：劣化 | |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% | |
外殼材料 | 阻燃材料 | |
規格尺寸(長×寬×高) | 90×72×66mm | |
重量 | 0.47kg | |
三、產品安裝
1、避雷器安裝在建筑物總配電柜或配電箱的電源進線端，配35mm電氣導軌。安裝前必須切斷電源，嚴禁帶電操作。
2、安裝時，避雷器應與相應規格的保險絲配合安裝，其中L1,L2,L3相線，N為零線，PE為地線，切勿錯接。安裝完成后，檢查工作狀態是否正常。
3、避雷器在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色時，表示防雷模塊出現故障，應及時維修或更換。
4、適用于室內運行，如安裝在室外時，必須加裝防水外殼。
5、所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥4mm2，接地線：BVR≥6mm2，其引線長度應小于1m且越短越好。
6、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
