一、產品介紹

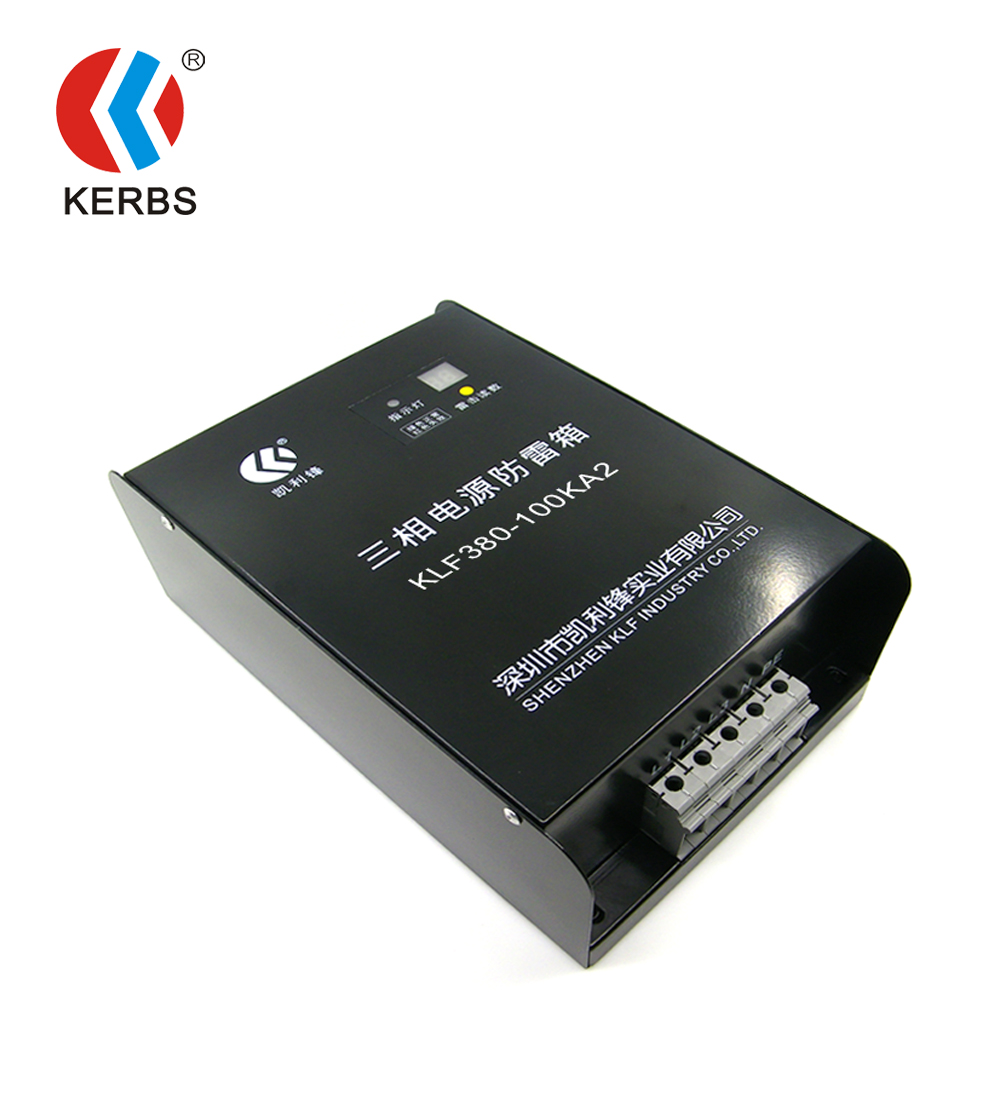

三相電源防雷箱簡稱SPD，當過電壓、過電流侵入SPD回路時SPD內的泄放電路使過電壓、過電流得到有效抑制和泄放，使各線路間的電位差基本保持不變，雷擊后自動恢復到正常狀態，并指示SPD的好壞，在無浪涌的情況下防雷箱系開路狀態。
◆ 適用防雷區域：LPZ0B~LPZ3區交界處電源線路的雷電浪涌保護。
◆ 具有工作指示、故障指示、雷擊計數等功能。
二、技術指標
產品型號 | KLF380-100KA2 |
保護級別 | B級 |
工作電壓Un(AC) | 380V |
最大持續運行電壓Uc(AC) | 385V |
標稱放電電流In(8/20μs) | 50KA |
最大放電電流Imax(8/20μs) | 100KA |
電壓保護水平Up | 2.8KV |
響應時間 | <25ns |
漏電流 | ≤20μA |
保護模式 | L1.L2.L3-PE、N-PE |
劣化指示 | 綠色：正常；紅色：劣化 |
工作環境 | 溫度：-40℃~+70℃，相對濕度＜90% |
外殼材料 | 鐵質箱體 |
外形尺寸(長×寬×高) | 290×180×100mm |
重量 | 2.60kg |
三、產品安裝
1、SPD安裝在樓層分配電箱或機房配電箱電源進線端，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。防雷箱可懸掛在墻上或水平放置。
2、安裝時，SPD應與相應規格的保險絲配合安裝，其中L為相線，N為零線，PE為地線，切勿錯接。
3、防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈呈綠色，防雷箱正常工作；指示燈呈紅色，防雷箱出現故障，應及時維修或更換。
4、箱體的面板上配有雷電計數器，其中計數范圍為0～99，按“讀數”按紐，窗口即顯示雷擊次數。
5、防雷接地應符合防雷規范要求，接地電阻應小于4Ω。
