一、產品介紹

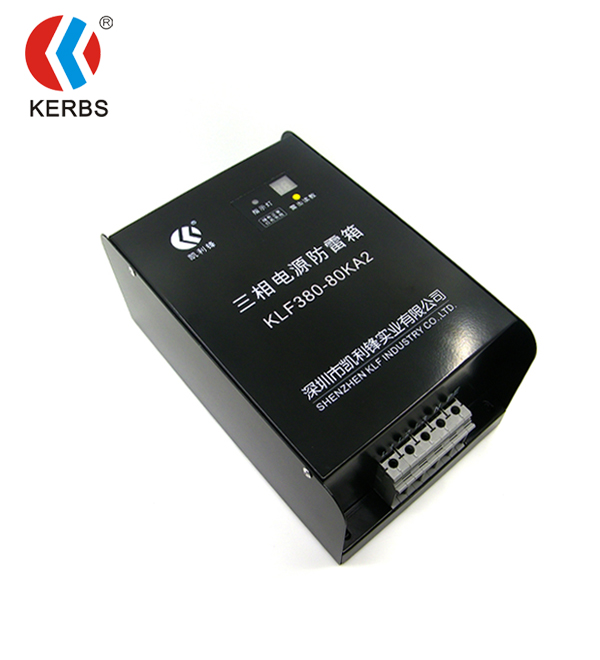

三相防雷箱簡稱SPD,當過電壓、過電流侵入SPD回路時SPD內的泄放電路使過電壓、過電流得到有效抑制和泄放,使各線路間的電位差基本保持不變,雷擊后自動恢復到正常狀態,并指示SPD的好壞,在無浪涌的情況下防雷箱系開路狀態。
◆ 適用防雷區域:LPZ0B~LPZ3區交界處電源線路的雷電浪涌保護。
◆ 通流量大、殘壓低,響應時間快。
◆ 采用溫控斷路技術,內置過流保護電路,徹底避免火險。
◆ 具有工作指示、故障指示、雷擊計數等功能。
◆ 適用于通信、電視廣播、計算機房、自動控制、機電設備及所有配電設備的防雷保護。
二、技術指標
產品型號 | KLF380-80KA2 |
保護級別 | B級 |
工作電壓Un(AC) | 380V |
最大持續運行電壓Uc(AC) | 385V |
標稱放電電流In(8/20μs) | 40KA |
最大放電電流Imax(8/20μs) | 80KA |
電壓保護水平Up | 2.5KV |
響應時間 | <25ns |
漏電流 | ≤20μA |
保護模式 | L1 L2 L3-PE、N-PE |
劣化指示 | 綠色:正常;紅色:劣化 |
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% |
外殼材料 | 鐵質箱體 |
外形尺寸(長×寬×高) | 290×180×100mm |
重量 |
三、產品安裝
1、SPD安裝在樓層分配電箱或機房配電箱電源進線端,可采用凱文連接方式。安裝前必須切斷電源,嚴禁帶電操作。防雷箱可懸掛在墻上或水平放置。
2、安裝時,SPD應與相應規格的保險絲配合安裝,其中L為相線,N為零線,PE為地線,切勿錯接。安裝完成后,檢查工作狀態是否正常。
3、防雷箱使用期間,應定期檢測并查看指示燈工作狀態:指示燈呈綠色,防雷箱正常工作;指示燈呈紅色,防雷箱出現故障,應及時維修或更換。
4、箱體的面板上配有雷電計數器,其中計數范圍為0~99,按“讀數”按紐,窗口即顯示雷擊次數。
5、所有接線必須牢固及可靠電氣連接。
6、防雷接地應符合防雷規范要求,接地線盡可能粗短且接地電阻應小于4Ω。
