一、產品介紹

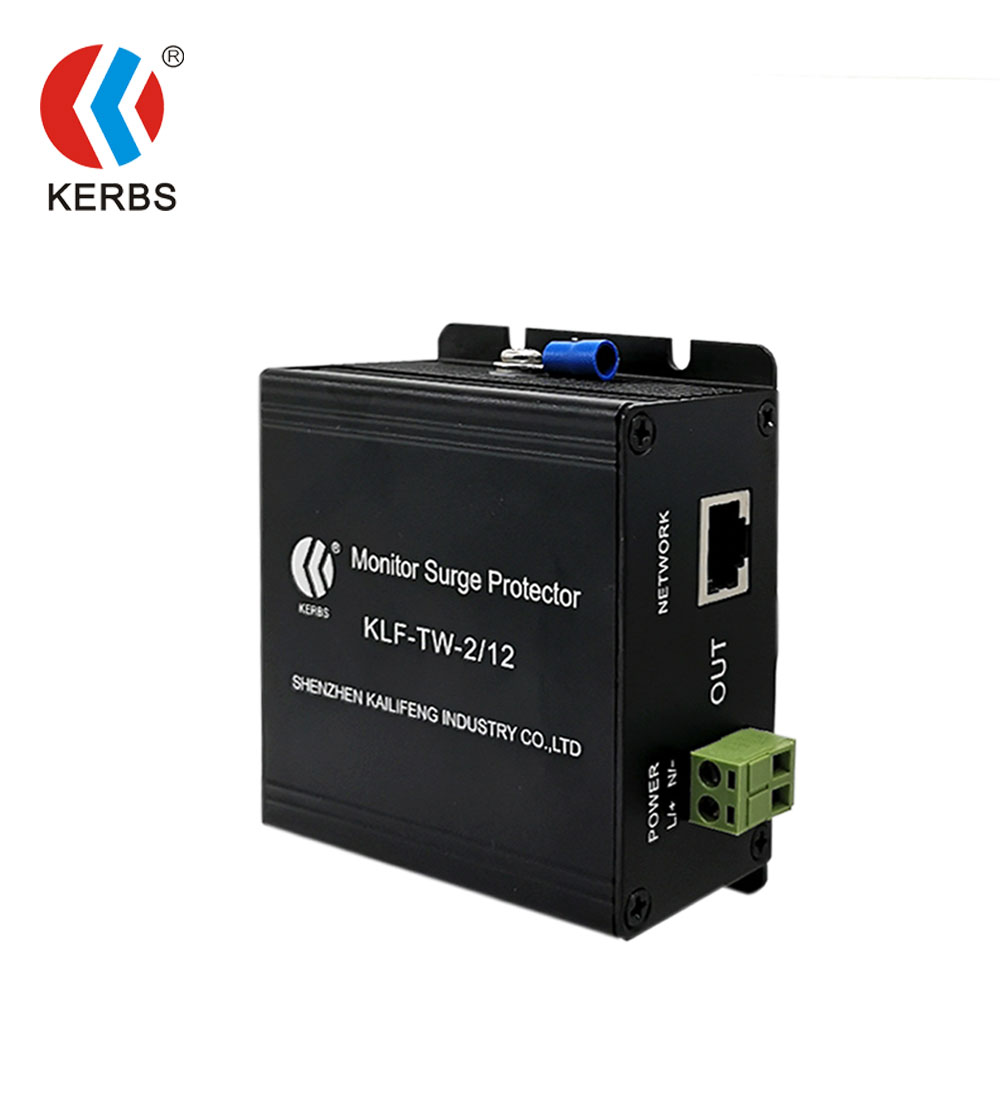

網絡二合一防雷器適用于監控系統前端網絡攝像機、無線遙控?cái)z像機的電源線和網絡線的雷電浪涌防護。
◆ 可對工作電壓12V供電網絡攝像機的電源線、網絡線進行一體化、多功能的浪涌防護。
◆ 對監控?cái)z像機的電源、網絡進行一體化防浪涌設計,有效平衡各線路電位差。
◆ 能有效防止因電源、網絡線路電位差瞬時增大而造成的設備損壞。
◆ 采用進口防雷器件,通流量大,殘壓低,響應速度快,使用壽命長。
二、技術指標
產品型號 | KLF-TW-2/12 | |
保護范圍 | 電源 | 網絡 |
工作電壓Un | 12V | 5V |
額定電流 | 1.5A | 300mA |
傳輸速率 | / | 100M/1000M(可選) |
標稱放電電流In(8/20μs) | 5KA | 5KA |
最大放電電流Imax(8/20μs) | 10KA | 10KA |
電壓保護水平Up | 120V | 10V |
接口型號 | 接線端子 | RJ45 |
插入損耗 | / | ≤0.2dB |
響應時間 | 25ns | 1ns |
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% | |
外殼材料 | 鋁合金 | |
外形尺寸(長×寬×高) | 92×88×40mm | |
重量 | 0.16kg |
三、產品安裝
1、本產品串聯安裝于攝像機電源線、網絡線上,輸出端與攝像機連接,安裝時最好與攝像機距離不超過50m。
2、電源部分連接:產品應與被保護攝像機的電源工作電壓相匹配,安裝時請根據安裝示意圖所示連接。
3、網絡信號連接:輸入端與信號通道相連,輸出端與被保護設備相連,接頭應連接牢靠,不能接反。
4、適于室內運行,如安裝在室外時,應加裝防水箱或安裝在攝像機防雨罩內。
5、所有接線必須牢固及可靠電氣聯接。SPD接地線BVR≥2.5mm2。
6、防雷接地應符合防雷規范要求,接地線盡可能粗短且接地電阻應小于4Ω。
