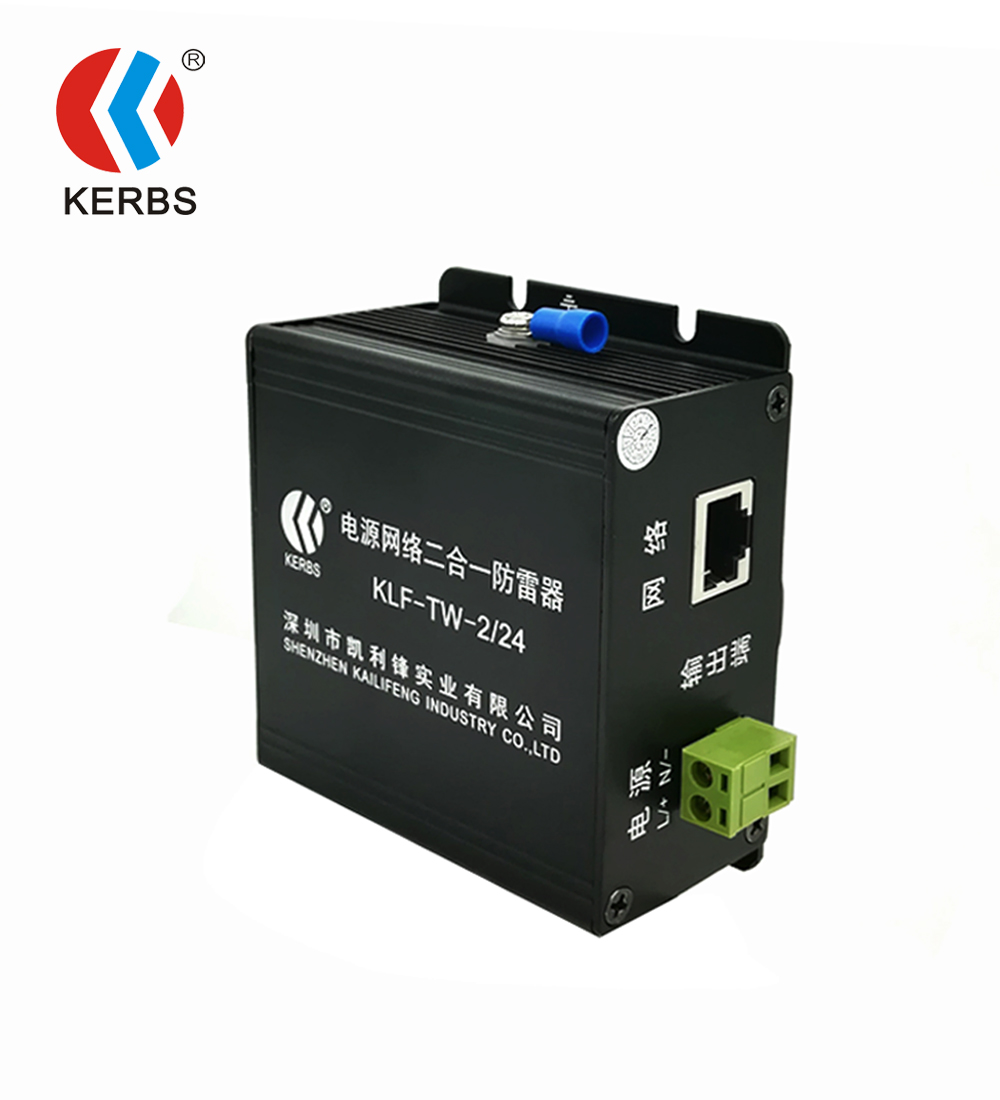

一、產品介紹
監控視頻防雷器適用于監控系統前端網絡攝像機的電源線和網絡線的雷電浪涌防護。
◆ 可對工作電壓24V供電網絡攝像機的電源線、網絡線進行一體化、多功能的浪涌防護。
◆ 采用進口防雷器件，通流量大，殘壓低，響應速度快，使用壽命長。
二、技術指標
產品型號 | KLF-TW-2/24 | |
保護范圍 | 電源 | 網絡 |
工作電壓Un | 24V | 5V |
額定電流 | 3A | 300mA |
傳輸速率 | / | 100M |
標稱放電電流In(8/20μs) | 5KA | 5KA |
最大放電電流Imax(8/20μs) | 10KA | 10KA |
電壓保護水平Up | 150V | 10V |
接口型號 | 接線端子 | RJ45 |
插入損耗 | / | ≤0.2dB |
響應時間 | 25ns | 1ns |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% | |
外殼材料 | 鋁合金 | |
外形尺寸 | 92×88×40mm | |
重量 | 0.16kg | |
三、產品安裝
1、監控防雷器串聯安裝于攝像機電源線、網絡線上，輸出端與攝像機連接，安裝時最好與攝像機距離不超過50cm。
2、電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。
3、網絡信號連接：輸入端與信號通道相連，輸出端與被保護設備相連，接頭應連接牢靠，不能接反。
4、適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。
5、所有接線必須牢固及可靠電氣聯接。SPD接地線BVR≥2.5mm2。
6、防雷接地應符合防雷規范要求，接地電阻應小于4Ω。
