一、產品介紹

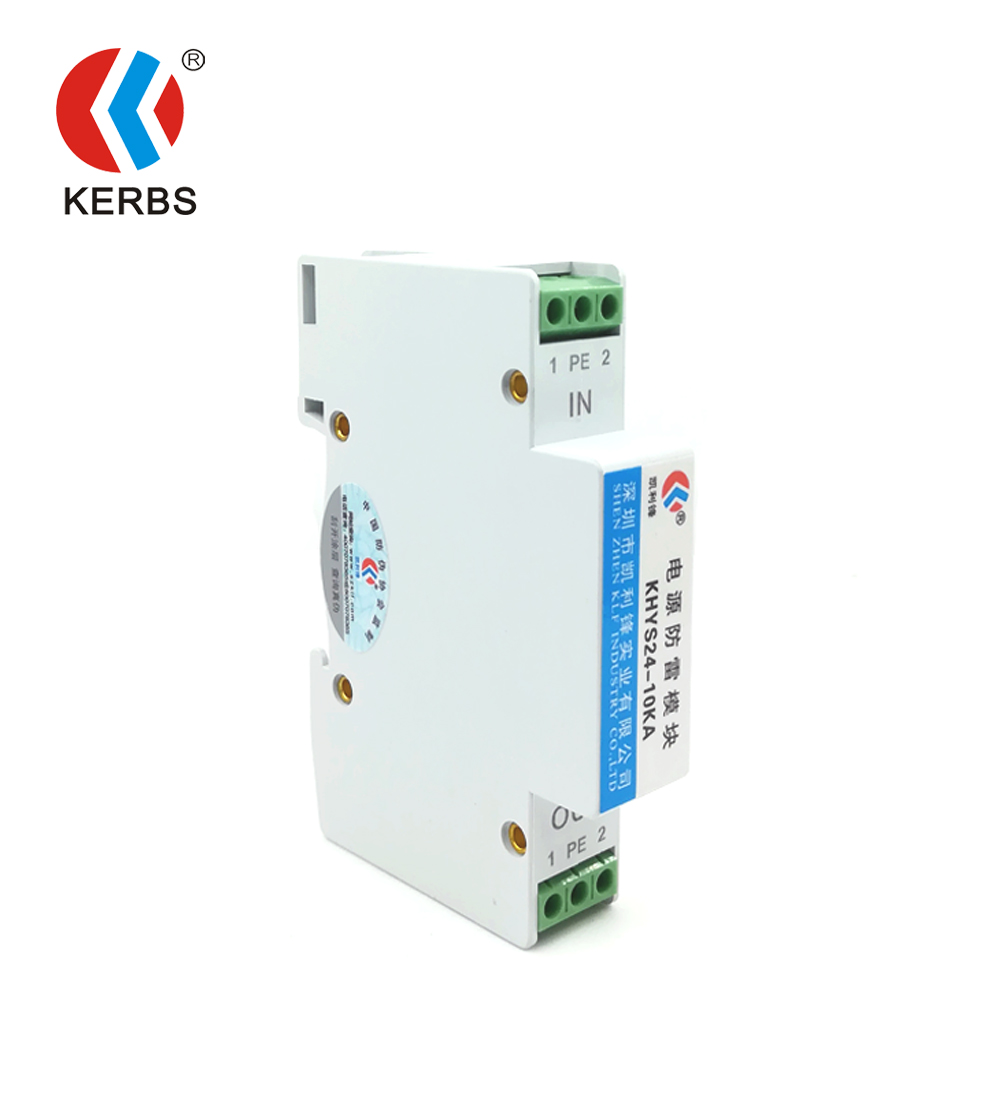

1P直流防雷器用于直流電源供電的電子設備的精細過壓保護，D級過壓保護器，根據IEC和GB標準設計，可用在不同的電源電壓選擇各種相應的規格。
◆ 本產品適用防雷區域： LPZ2與LPZ3區交界處（D級）電源線路的雷電浪涌防護。
◆ 采用溫控斷路技術，內置過流熔斷器和熱感斷路器，劣化時自動脫扣。
◆ 模塊劣化指示，阻燃外殼。
二、技術指標
產品型號 | KHYS12-10KA | KHYS24-10KA | KHYS48-10KA | KHYS110-10KA |
保護級別 | D級 | D級 | D級 | D級 |
工作電壓Un(DC) | 12V | 24V | 48V | 110V |
最大持續運行電壓Uc(DC) | 20V | 30V | 65V | 150V |
額定電流 | 1.5A | 1.5A | 1.5A | 1.5A |
標稱放電電流In(8/20μs) | 5KA | 5KA | 5KA | 5KA |
最大放電電流Imax(8/20μs) | 10KA | 10KA | 10KA | 10KA |
電壓保護水平Up | 120V | 150V | 230V | 450V |
響應時間 | ＜25ns | |||
漏電流 | ≤20μA | |||
保護模式 | 正~負、正~PE、負~PE | |||
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% | |||
外殼材料 | 阻燃材料 | |||
規格尺寸(長×寬×高) | 90×18×60mm | |||
重量 | 0.07kg | |||
三、產品安裝
1、該防雷器采用串聯的方式與電源線路相連接，然后與地網相接。
2、安裝時，防雷器進出線接線接相應的直流電源的正負極；“PE”標志接地線；接線方式為螺絲緊固式。
3、所有接線必須牢固及可靠電氣聯接。SPD接地線：BVR≥2.5mm2.
4、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
