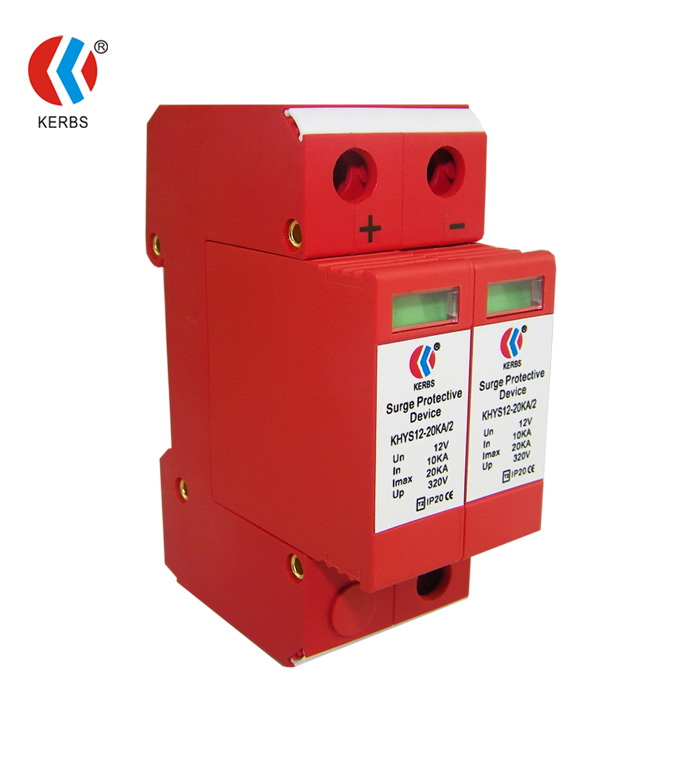

一、產品介紹
直流防雷模塊用于直流電源供電的電子設備的精細過壓保護,根據IEC和GB標準設計,可用在不同的電源電壓選擇各種相應的規格。
◆ 本產品適用防雷區域: LPZ2與LPZ3區交界處電源線路的雷電浪涌防護。
◆ 采用溫控?cái)嗦芳夹g(shù),內置過流熔斷器和熱感斷路器,劣化時自動脫扣。
◆ 廣泛適用于電信機房直流母線、微波通信機房直流母排、變電站合閘母線、控制母線防雷保護。
二、技術指標
產品型號 | KHYS24-20KA/2 | KHYS48-20KA/2 | KHYS110-20KA/2 | |
保護級別 | D級 | D級 | D級 | |
工作電壓Un(DC) | 24V | 48V | 110V | |
最大持續運行電壓Uc(DC) | 30V | 65V | 150V | |
標稱放電電流In(8/20μs) | 10KA | 10KA | 10KA | |
最大放電電流Imax(8/20μs) | 20KA | 20KA | 20KA | |
電壓保護水平Up | 320V | 380V | 500V | |
響應時間 | <25ns | |||
漏電流 | ≤20μA | |||
保護模式 | 正~PE、負~PE | |||
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% | |||
外殼材料 | 阻燃材料 | |||
外形尺寸(長×寬×高) | 90×36×65mm | |||
重量 | 0.21kg |
三、產品安裝
1、直流防雷模塊采用并聯的方式與電源線路相連接,然后與地網相接;
2、安裝時,防雷模塊應與相應規格的保險絲配合安裝,防雷器的“+”、“-”標志接相應的直流電源的正負極;“PE”標志接地線。
3、所有接線必須牢固及可靠電氣聯接;SPD接地線:BVR≥2.5mm2。
4、防雷接地應符合防雷規范要求,接地線盡可能粗短且接地電阻應小于4Ω。
