一、產品介紹

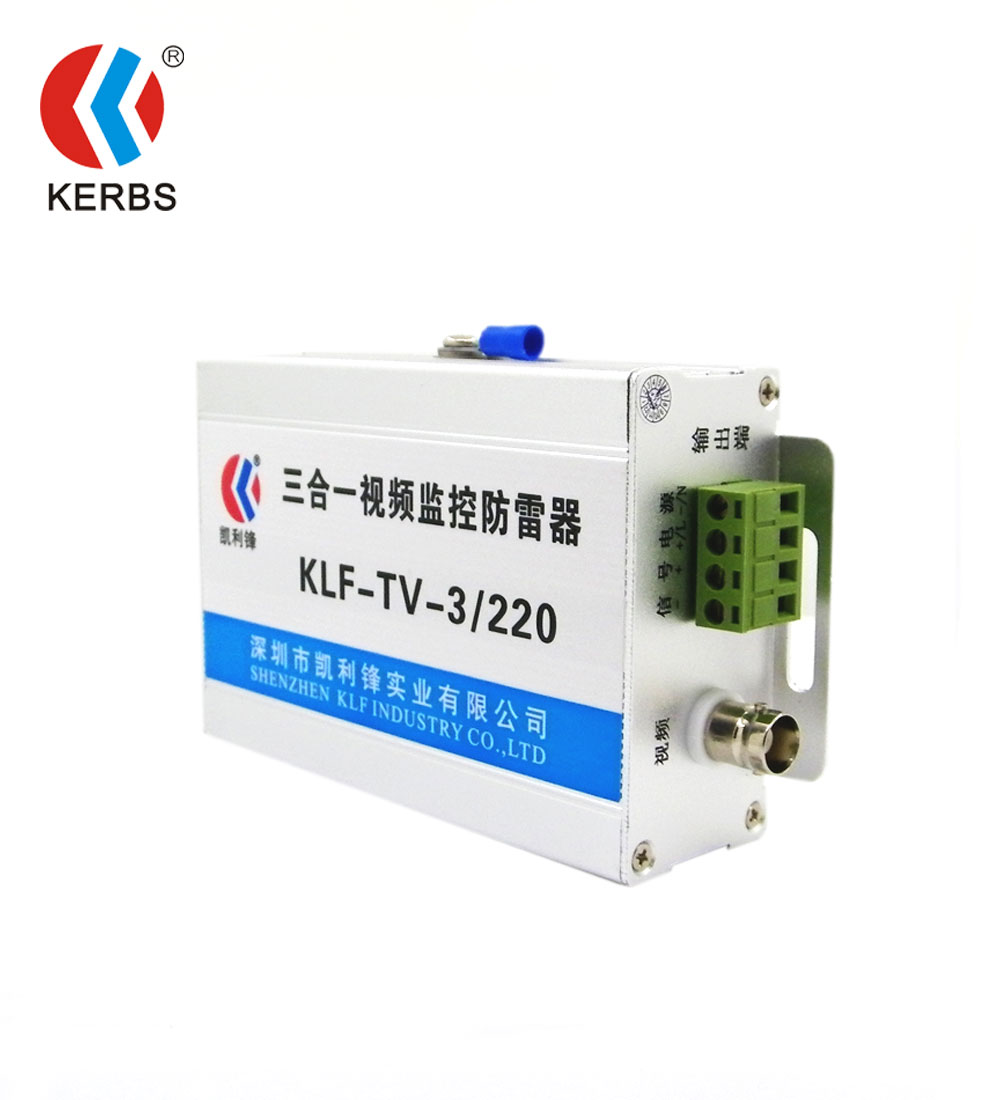

三合一防雷器適用于監控系統前端攝像機電源線、視頻線、信號控制線的雷電浪涌防護。
◆ 適用高速球、中速球、云臺攝像機的防雷保護,工作電壓為220V。
◆ 對監控?cái)z像機的電源、視頻、控制線進行一體化放浪涌設計,平衡各線路電位。
◆ 能有效防止因電源、視頻、控制線等電位差瞬時增大而造成的設備損壞。
二、技術指標
產品型號 | KLF-TV-3/220 | ||
保護范圍 | 電源 | 控制 | 視頻 |
工作電壓 | 220V | 24V | 5V |
額定電流 | 5A | 300mA | 300mA |
傳輸速率 | / | 1M | 10M |
標稱放電電流In(8/20μs) | 5KA | ||
最大放電電流Imax(8/20μs) | 10KA | ||
電壓保護水平Up | 1.0KV | 150V | 15V |
接口型號 | 接線端子 | 接線端子 | BNC75 |
響應時間Tn | 25ns | 1ns | 1ns |
插入損耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB |
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% | ||
外殼材料 | 鋁合金 | ||
外形尺寸(長×寬×高) | 145×76×36mm | ||
重量 | 0.31kg |
三、產品安裝
1、本產品串聯安裝在攝像機電源線、信號控制線、視頻線上,輸出端與視頻攝像機連接,安裝時最好與攝像機距離不超過50cm.
2、所有接線必須牢固及可靠電氣聯接。SPD接地線:BVR≥2.5mm2。
3、防雷接地應符合防雷規范要求,接地線接地電阻應小于4Ω。
