一、產品介紹

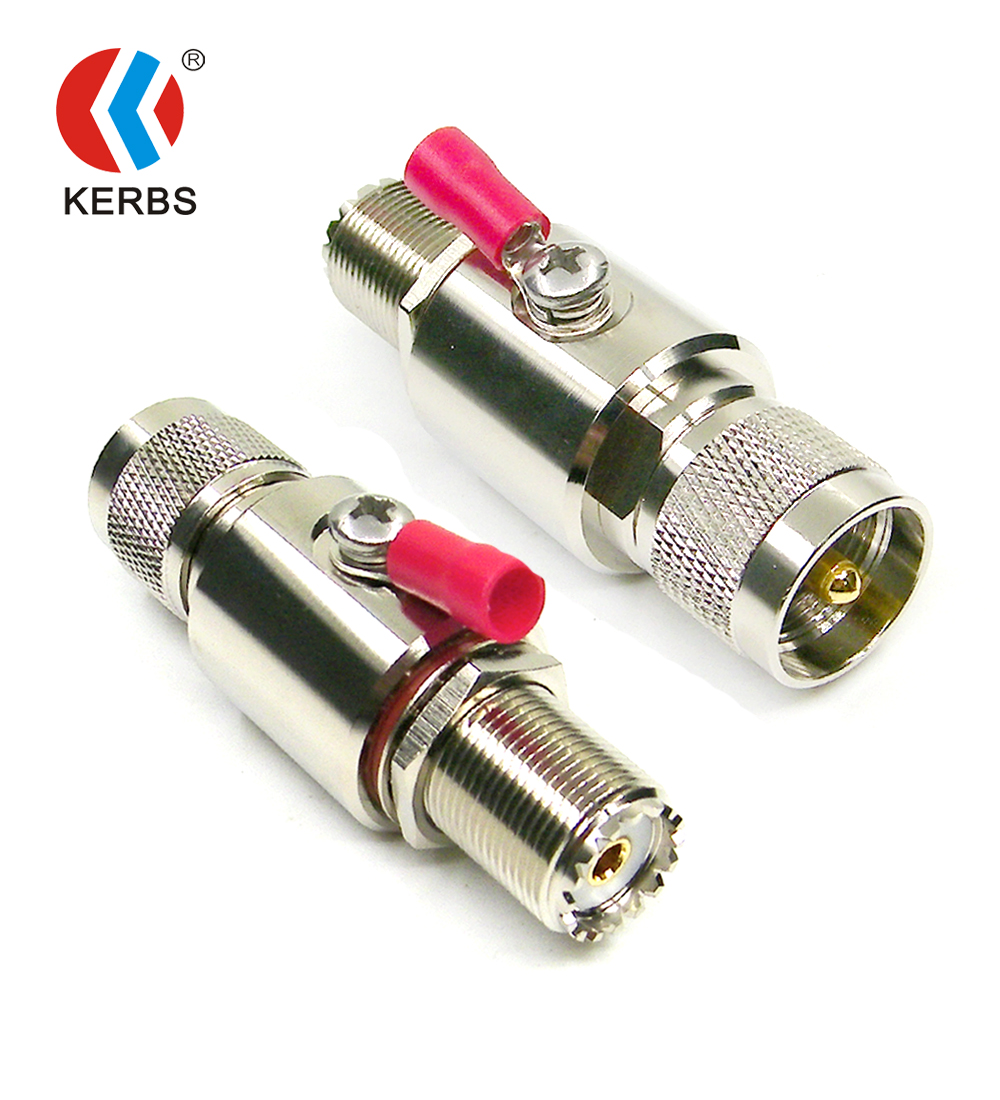

SL16天饋防雷器適用于射頻信號的收、發系統、網絡信號無線發射與接口設備、工控信號無線發射、接收設備、射頻信號設備的防雷保護。
◆ 工作頻帶寬，通流容量大，響應時間快，殘壓水平低。
◆ 插入損耗低，駐波比小。
◆ 工作頻帶寬，匹配阻抗、接口形式、頻率可任意選擇。
◆ 體積小，安裝、使用方便，易維護，保護性能好，工作可靠。
二、技術參數
產品型號 | KLF-X-SL16 |
工作電壓 | 230V |
標稱放電電流（8/20μs）(In) | 5KA |
最大放電電流（8/20μs）(Imax.) | 10KA |
電壓保護水平(Up) | ≤600V |
響應時間 | ≤20ns |
頻率范圍 | 0~3GHz |
插入損耗 | <0.2dB |
駐波系數 | ≤1.2 |
特性阻抗 | 50Ω |
接口形式 | SL16 |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% |
外形尺寸(長×寬×高) | 70×27×25mm |
重量 | 0..13kg |
三、安裝說明
1、本產品串聯安裝于天饋通道和被保護設備之間，輸出端與被保護設備相連。
2、防雷器的接地線與防雷系統地線可靠連接。
3、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
4、當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前狀態后系統恢復正常，則應更換防雷器。
