一、產品介紹

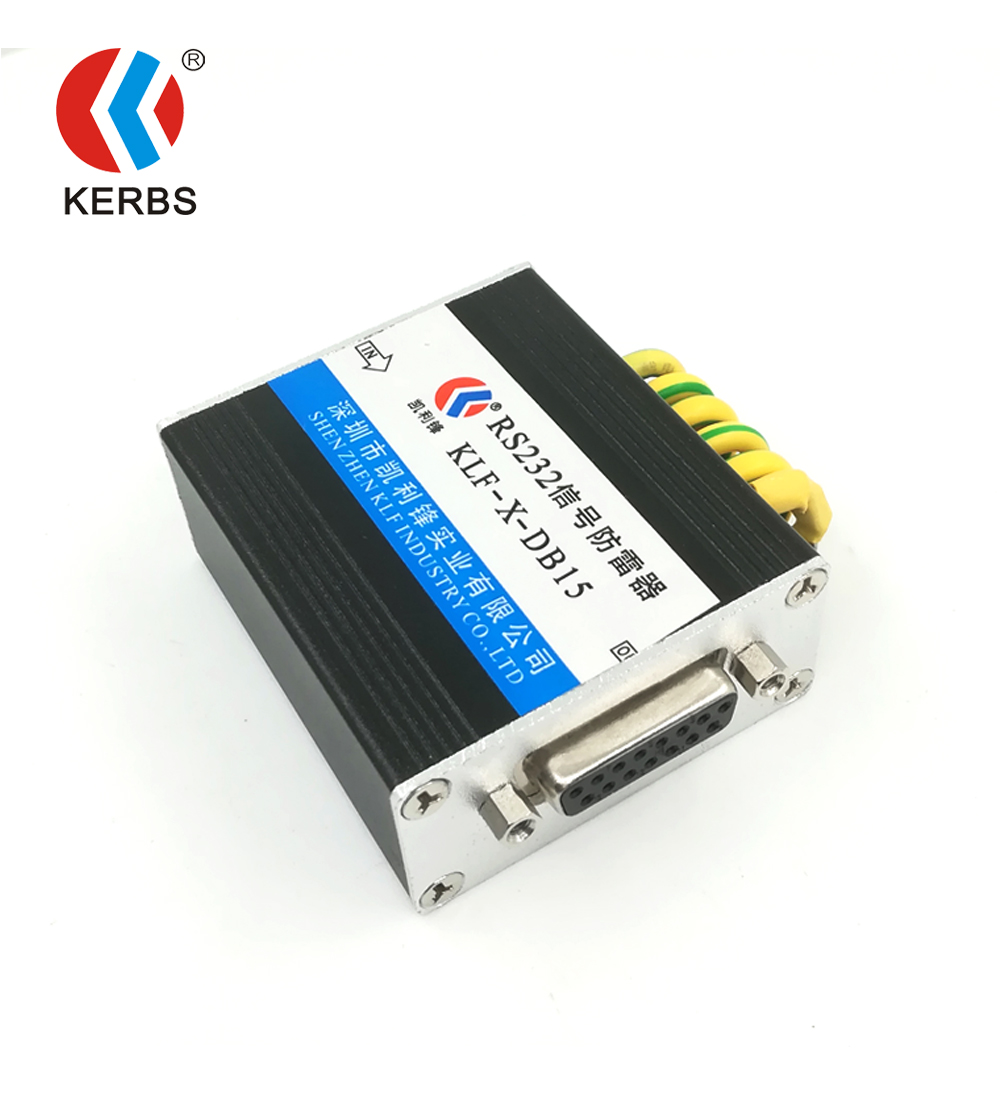

串口防雷器適用為RS-232接口(25芯)、RS485/422、有線遙感、遙測、遙控等D型接口的設備提供線線間、線地間的雷擊浪涌防護。
◆ 采用泄流、鉗位、穩壓的原理，實現了高效可靠的抗高壓脈沖沖擊功能和準確的鉗位電壓。
◆ 多級保護、殘壓低, 低電容設計、傳輸性能優異。
◆ 采用進口元器件、響應速度快。
◆ 通流量大、插入損耗低、無干擾、使用壽命長。
二、技術指標
產品型號 | KLF-X-DB15 |
工作電壓 (Un) | 15V |
額定電流 | 300mA |
插入損耗 | ≤0.2 dB |
標稱放電電流 (8/20μs)(In) | 5KA |
最大放電電流Imax(8/20μs) | 10KA |
電源保護水平(Up) | 25V |
工作頻率 | 10MHz |
響應時間 | ≤1ns |
接口型號 | DB15(針/孔) |
被保護芯線 | 1～15 |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% |
規格尺寸(長×寬×高) | 80×40×25mm |
重量 | 0.15kg |
三、產品安裝
1、DB15防雷器串聯安裝于信號通道和被保護設備之間，輸出端與被保護設備相連。
2、所有接線必須牢固及可靠電氣聯接。
3、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω，SPD的接地線≥2.5mm2，與接地匯流排的距離小于1米。
