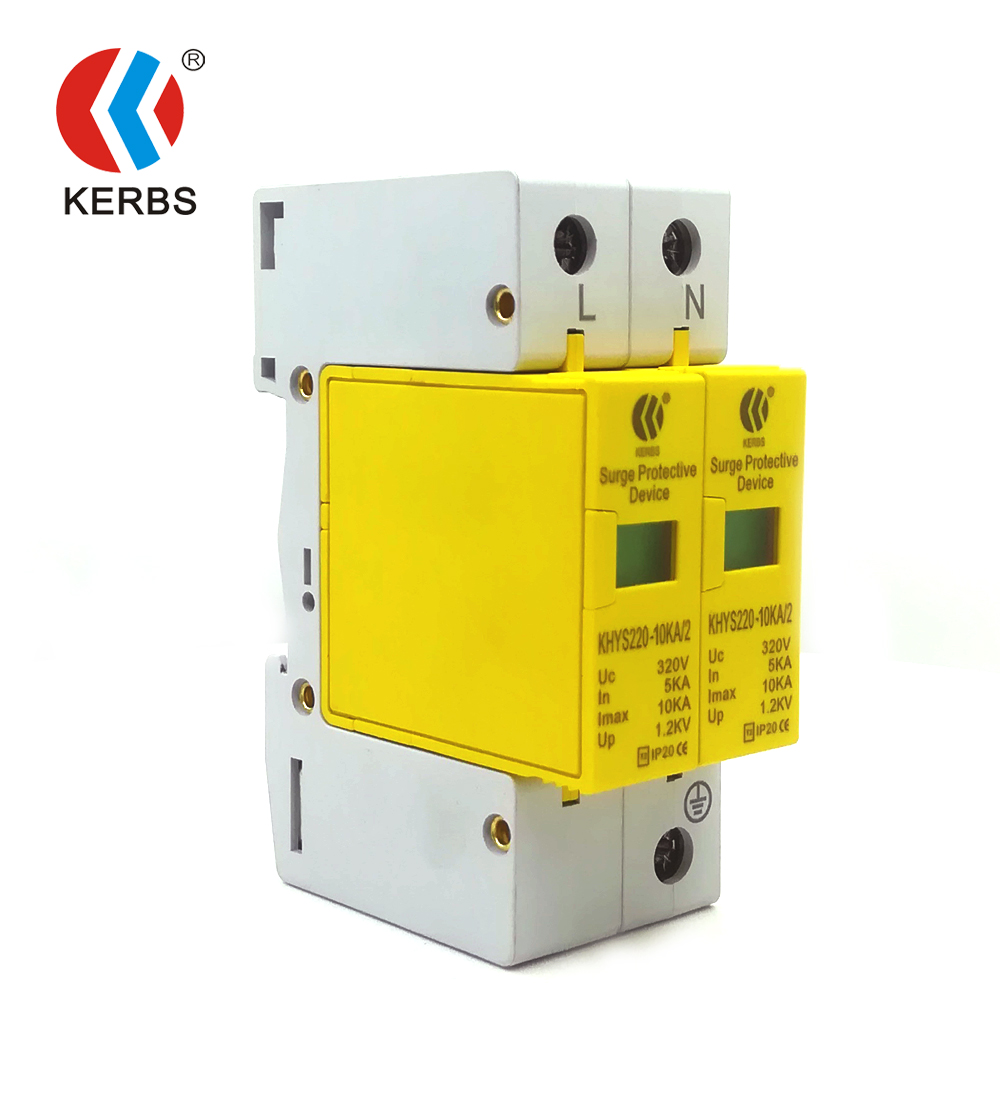

一、產品介紹
單相電源防雷器(簡稱SPD)外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。SPD能有防止雷擊或工業噪聲等因素產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成永久性損壞或瞬間中斷等危害。
◆ 本產品適用防雷區域：LPZ2與LPZ3區交界處電源線路的雷電浪涌防護。
◆ 具有工作指示、模塊劣化指示等功能。
◆ 模塊化設計，密封性好，安裝接線方便。
◆ 采用溫控?cái)嗦芳夹g(shù)，內置過流保護電路，徹底避免火險。
◆ 通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
◆ 適用于交流配電設備的防雷保護，如通信、電視廣播、計算機房、自動控制、機電設備及所有配電設備的保護。
二、技術指標
產品型號 | KHYS220-10KA/2 |
保護級別 | D級 |
工作電壓Un | 230V/AC |
最大運行電壓Uc | 320V/AC |
標稱通流In | 5KA |
最大通流 Imax | 10KA |
保護水平Up | 1.2KV |
響應時間 | <25ns |
漏電流 | ≤20μA |
保護模式 | L-PE、N-PE (2P) |
劣化指示 | 綠色：正常；紅色：劣化 |
工作環境 | 溫度-40℃+70℃濕度＜90% |
外殼材料 | 阻燃材料 |
規格尺寸 | 36×90×62mm |
重量 | 0.26kg |
三、產品安裝
1、電源防雷器安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。
2、安裝時，電源防雷器應與相應規格的保險絲配合安裝，請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。
3、防雷器在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色時，表示防雷模塊出現故障，應及時維修或更換。
4、適用于室內運行，如安裝在室外時，必須加裝防水外殼。
5、所有接線必須牢固及可靠電氣聯接。防雷器的連接線：BVR≥2.5mm2，接地線：BVR≥4mm2，其引線長度應小于1m且越短越好。
6、 防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
