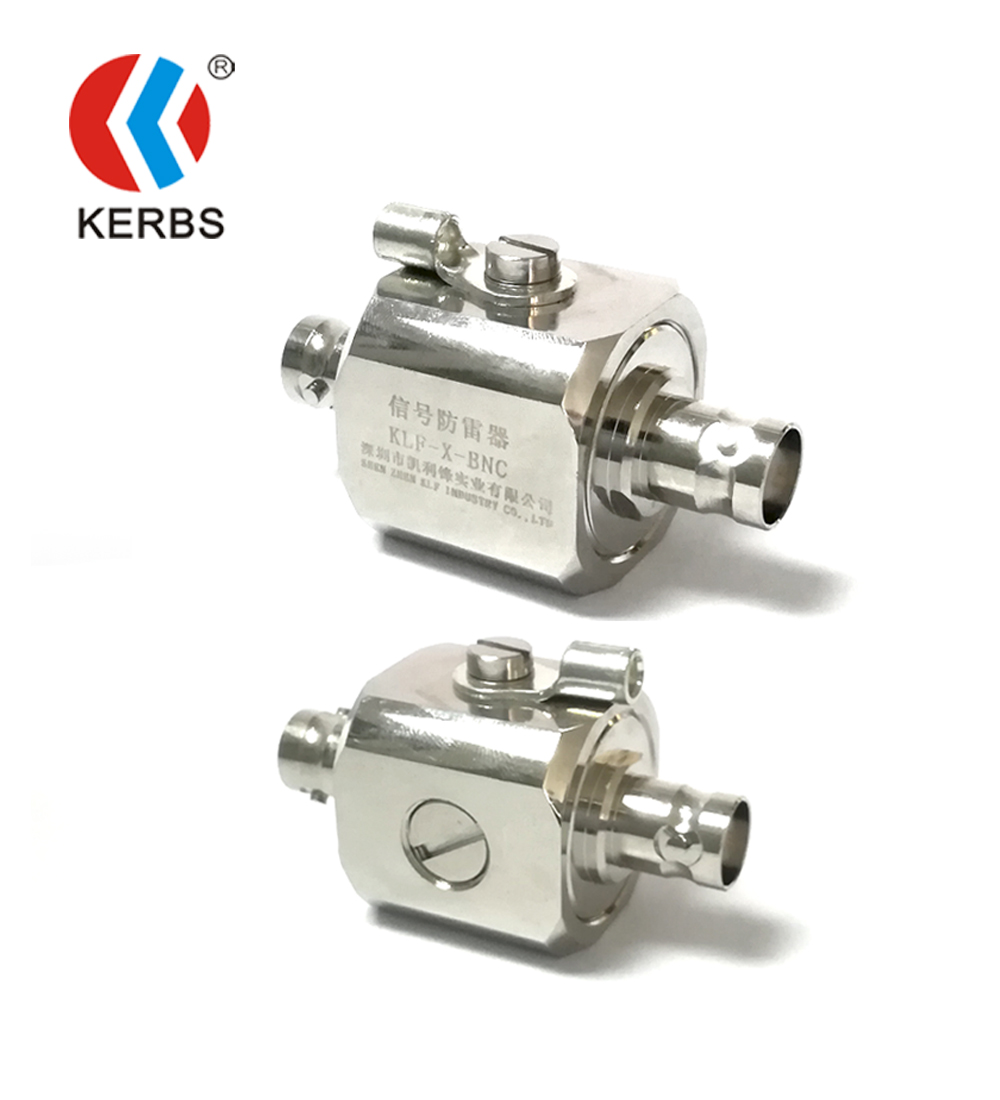

一、產品介紹
視頻信號防雷器適用于監控系統視頻線、矩陣BNC接口、光端機BNC接口、攝像機BNC接口的雷電浪涌防護。
能防止以上各類系統設備被雷擊或工業噪聲等產生的感應過電壓、過電流現象和其它瞬間浪涌
電壓對系統或設備造成的永久性損壞或瞬間中斷等危害。
◆ 適用于單路視頻BNC接口的雷電浪涌防護。
◆ 單路視頻信號防雷器采用進口的器件，質量穩定，多級保護、殘壓低。
◆ 低容量設計、傳輸性能優異, 響應速度快,通流量大、使用壽命長。
二、技術參數
產品型號 | KLF-X-BNC |
工作電壓 | 5V |
工作頻率 | 10M |
標稱放電電流In(8/20μs) | 5KA |
最大放電電流Imax(8/20μs) | 10KA |
電壓保護水平Up | ≤15V |
插入損耗 | <0.2dB |
工作溫度 | 溫度：-40℃～+70℃，相對濕度＜90% |
特性阻抗 | 75Ω |
接口形式 | BNC頭 |
外形尺寸(長×寬×高) | 50×25×25mm |
重量 | 0.05kg |
三、安裝說明
1、BNC頭防雷器串聯安裝于天饋通道和被保護設備之間，輸出端與被保護設備相連。
2、防雷器的接地線與防雷系統地線可靠連接。
3、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
4、當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前狀態后系統恢復正常，則應更換防雷器。
