一、產品介紹

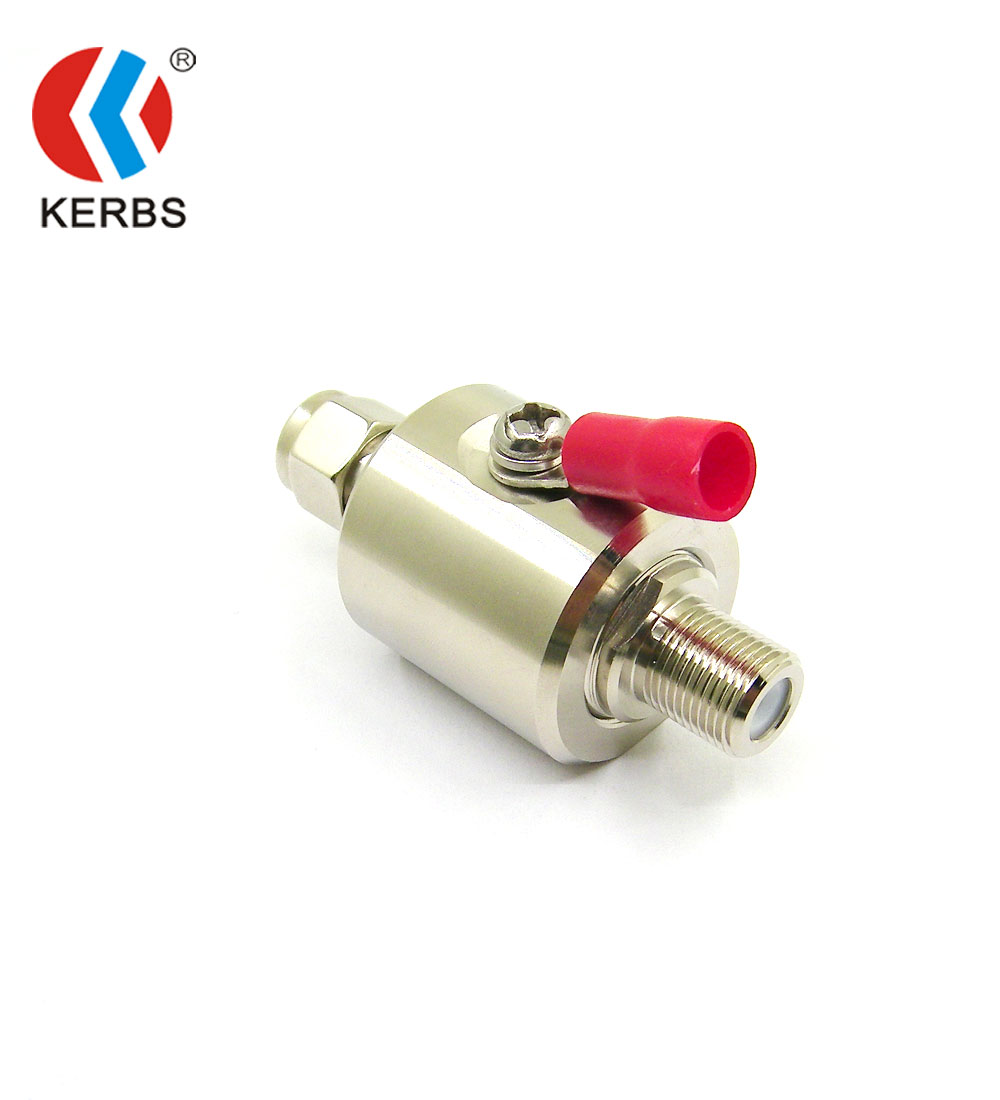

F頭天饋防雷器適用于天線系統的雷電浪涌防護：如衛星天線、微波、有線電視線路等。
◆ 額定放電電流較大，響應時間快。
◆ 具有過流、過壓、箝位三重保護功能。
◆ 采用標準連接件、體積小、重量輕，安裝維護簡單方便。
◆ 匹配阻抗、接口形式、頻率可任意選擇。
◆ 應用于無線接入系統、移動通信、有線電視及差轉臺等具有收發系統電子設備的雷電防護。
二、技術參數
產品型號 | KLF-X-FL10 |
工作電壓 | 90V |
工作頻率 | 0～3GHz |
標稱放電電流In(8/20μs) | 5KA |
最大放電電流Imax(8/20μs) | 10KA |
電壓保護水平Up | 600V |
駐波比 | ≤1.2 |
傳輸功率 | 200W |
插入損耗 | <0.2dB |
工作溫度 | 溫度：-40℃～+70℃，相對濕度＜90% |
特性阻抗 | 75Ω |
接口形式 | F頭(一公一母) |
外形尺寸(長×寬×高) | 54×27×25mm |
重量 | 0.10kg |
三、安裝說明
1、本產品串聯安裝于天饋通道和被保護設備之間，輸出端與被保護設備相連。
2、防雷器的接地線與防雷系統地線可靠連接。
3、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
4、當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前狀態后系統恢復正常，則應更換防雷器。
