一、產品介紹

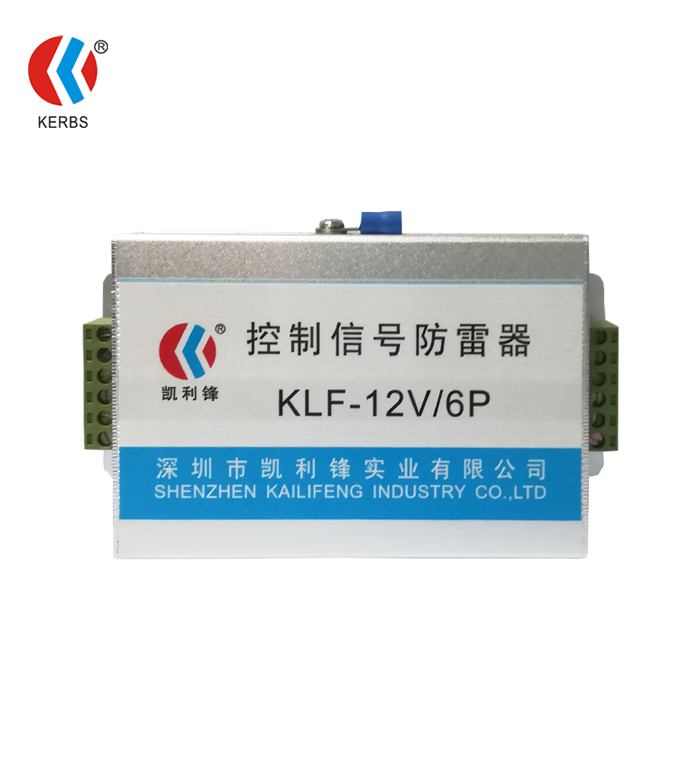

六線控制信號防雷器符合GB18802.21以及IEC61643-21標準要求進行設計、生產和檢測,產品嚴格按ISO9001質量保證體系進行控制。信號防雷器適用于計算機、自動控制系統等數據系統控制線路的雷電浪涌防護。
◆ 適用于6芯信號線路的雷電浪涌防護。
◆ 控制信號防雷器采用進口器件,質量穩定,多級保護、殘壓低、響應速度快。
◆ 通流量大、損耗低、無干擾、壽命長。
二、技術指標
產品型號 | KLF-05V/6P | KLF-12V/6P | KLF-24V/6P | KLF-48V/6P | KLF-170V/6P |
工作電壓 (Un) | 5V | 12V | 24V | 48V | 170V |
額定電流 | 300mA | 300mA | 300mA | 300mA | 300mA |
插入損耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB |
標稱放電電流 In(8/20μs) | 5KA | 5KA | 5KA | 5KA | 5KA |
最大放電電流Imax(8/20μs) | 10KA | 10KA | 10KA | 10KA | 10KA |
電壓保護水平(Up) | 15V | 20V | 35V | 70V | ≤200V |
工作頻率 | 10MHz | 10MHz | 10MHz | 10MHz | 10MHz |
接口型號 | 6p接線端子 | ||||
被保護芯線 | 1~6 | ||||
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% | ||||
外形尺寸(長×寬×高) | 135×76×36mm | ||||
重量 | 0.29kg |
三、產品安裝
1、控制信號防雷器串聯安裝于信號通道和被保護設備之間,輸出端與被保護設備相連。
2、適用于室內運行,如安裝在室外時,必須加裝防水外殼。
3、所有接線必須牢固及可靠電氣聯接??刂菩盘?hào)防雷器接地線:BVR≥2.5mm2。
4、防雷接地應符合防雷規范要求,接地線盡可能做到短而直。且接地電阻應小于4Ω。
