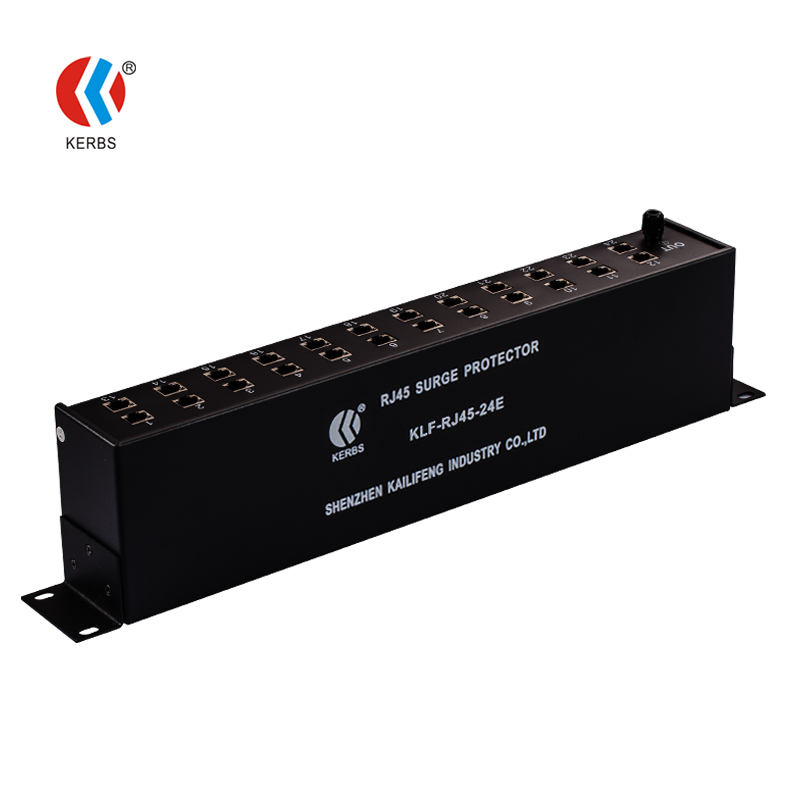

一、產品介紹
二十四路信號防雷器符合GB18802.21以及IEC61643-21標準要求進行設計、生產和檢測,產品嚴格按ISO9001質量保證體系進行控制。適用于計算機數據接口或網絡等數據系統電子設備的雷電浪涌防護。
二、技術參數
產品型號 | KLF-RJ45-24E |
工作電壓Un | 5V |
額定電流 | 300mA |
傳輸速率 | 100/1000M |
插入損耗 | ≤0.2dB |
標稱放電電流In(8/20μs) | 5KA |
最大放電電流Imax(8/20μs) | 10KA |
限制電壓Up | 15V |
接口型號 | RJ45 |
被保護芯線 | 1~8線 |
保護端口數量 | 24路 |
工作環境 | 溫度:-40℃~+70℃,相對濕度<90% |
外形尺寸(長×寬×高) | 485×120×60mm |
重量 | 2.47kg |
三、安裝說明
1、防雷器串聯安裝于LPZ2區至LPZ3區交界處的RJ45接口信號通道和被保護設備之間,輸出端接被保護設備。
2、所有接線必須牢固及可靠電氣聯接。
3、適于室內運行,室外應加防水措施。
4、防雷接地應符合防雷規范要求,接地線盡量做到短而直且接地電阻應小于4Ω。接地線BVR≥2.5mm2。
