一、產品介紹

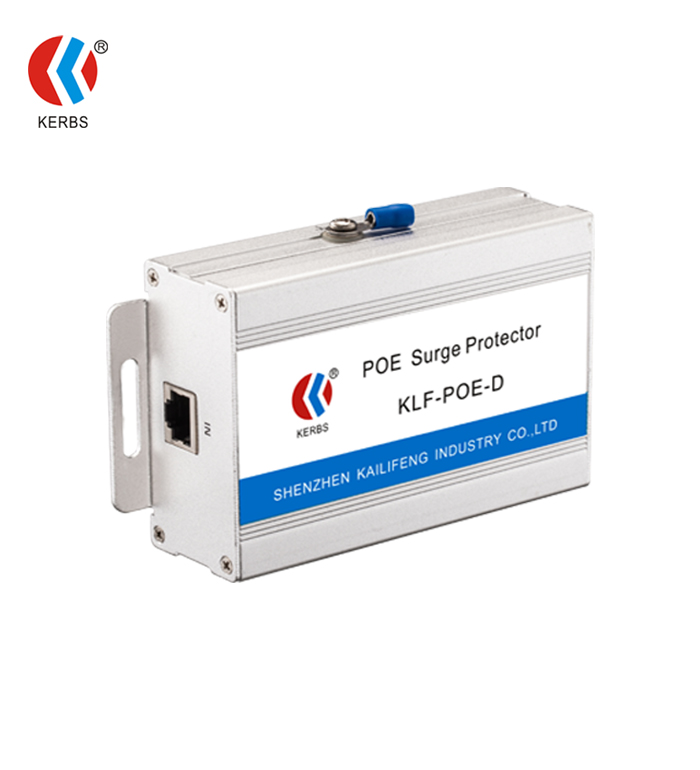

POE防雷器是采用進口優質器件設計出的高級電路，此電路設計布局合理，性能穩定，自高端到低端，從過流到過壓都作了全面的保護。它的內部結構包含了網絡數據線和直流電源線兩種浪涌保護方案，將確保您的系統和設備免受因雷擊或靜電放電等導致的浪涌損壞。
◆ 本產品根據IEC61000-4-5，IEEE802.3AT標準設計。
◆ 性能優異，通流容量大，能有效防止因電源、網絡等各設備間電位差瞬時增大而造成的設備損壞。
◆ 采用多級保護電路，殘壓低，防護效果好。
◆ 適用于對以太網供電線路的網絡數據線和供電電源來進行浪涌保護的復合型防雷器。
二、技術指標
產品型號 | KLF-POE-D | |
保護范圍 | 電源 | 網絡信號 |
工作電壓Un | 48V | 5V |
額定電流 | 850mA | |
傳輸速率 | 100M/1000M | |
沖擊電壓(10/700μs) | C-X: 6KV；X-X(數據): 2KV；X-X(電源): 2KV | |
電壓保護水平Up | C-X：80V；X-X(數據)：8V；X-X（電源）：70V | |
插入損耗 | ≤0.2dB | |
響應時間 | ≤1ns | ≤1ns |
被保護芯線 | 1/2、3/6 & 4/5、7/8 | 1～8 |
接口型號 | RJ45 | |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% | |
外形尺寸(長×寬×高) | 135×75×36mm | |
重量 | 0.25kg | |
三、產品安裝
1、本產品串聯安裝于信號通道和被保護設備之間，輸出端與被保護設備相連。
2、所有接線必須牢固及可靠電氣聯接。
3、防雷器產品標志的接地端應接上地線，地線的螺桿上配有接線叉，用于接地匯集排與信號SPD地線的連接，接好地線后，務必要旋緊螺釘。接地線BVR≥2.5 mm2，地線到接地匯集排的長度應小于1m，接地電阻應小于4Ω。
