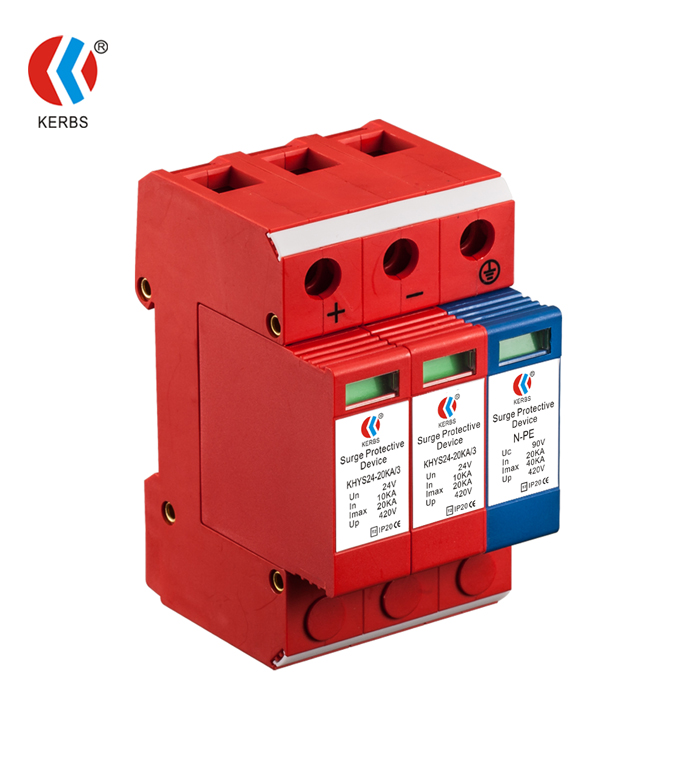

一、產品介紹
直流電源模塊用于直流電源供電的電子設備的精細過壓保護，根據IEC和GB標準設計，可用在不同的電源電壓選擇各種相應的規格。
◆ 本產品適用防雷區域： LPZ2與LPZ3區交界處（D級）電源線路的雷電浪涌防護。
◆ 采用溫控斷路技術，內置過流熔斷器和熱感斷路器，劣化時自動脫扣。
◆ 采用Y型結構(MOV+GDT),有效防止火災發生。
◆ 廣泛適用于電信機房直流母線、微波通信機房直流母排、變電站合閘母線、控制母線防雷保護。
二、技術指標
產品型號 | KHYS24-20KA/3 | KHYS48-20KA/3 | KHYS110-20KA/3 | |
保護級別 | D級 | D級 | D級 | |
工作電壓Un(DC) | 24V | 48V | 110V | |
最大持續運行電壓Uc(DC) | 30V | 65V | 150V | |
標稱放電電流In(8/20μs) | 10KA | 10KA | 10KA | |
最大放電電流Imax(8/20μs) | 20KA | 20KA | 20KA | |
電壓保護水平Up | 420V | 500V | 600V | |
響應時間 | ＜25ns | |||
漏電流 | ≤20μA | |||
保護模式 | 正~PE、負~PE | |||
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% | |||
外殼材料 | 阻燃材料 | |||
外形尺寸(長×寬×高) | 90×36×65mm | |||
重量 | 0.21kg | |||
三、產品安裝
1、該防雷器采用并聯的方式與電源線路相連接，然后與地網相接。
2、安裝時，SPD應與相應規格的保險絲配合安裝，防雷器的正負極接直流電源的正負極；“PE”標志接地線。
3、所有接線必須牢固及可靠電氣聯接；SPD接地線：BVR≥2.5mm2。
4、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
