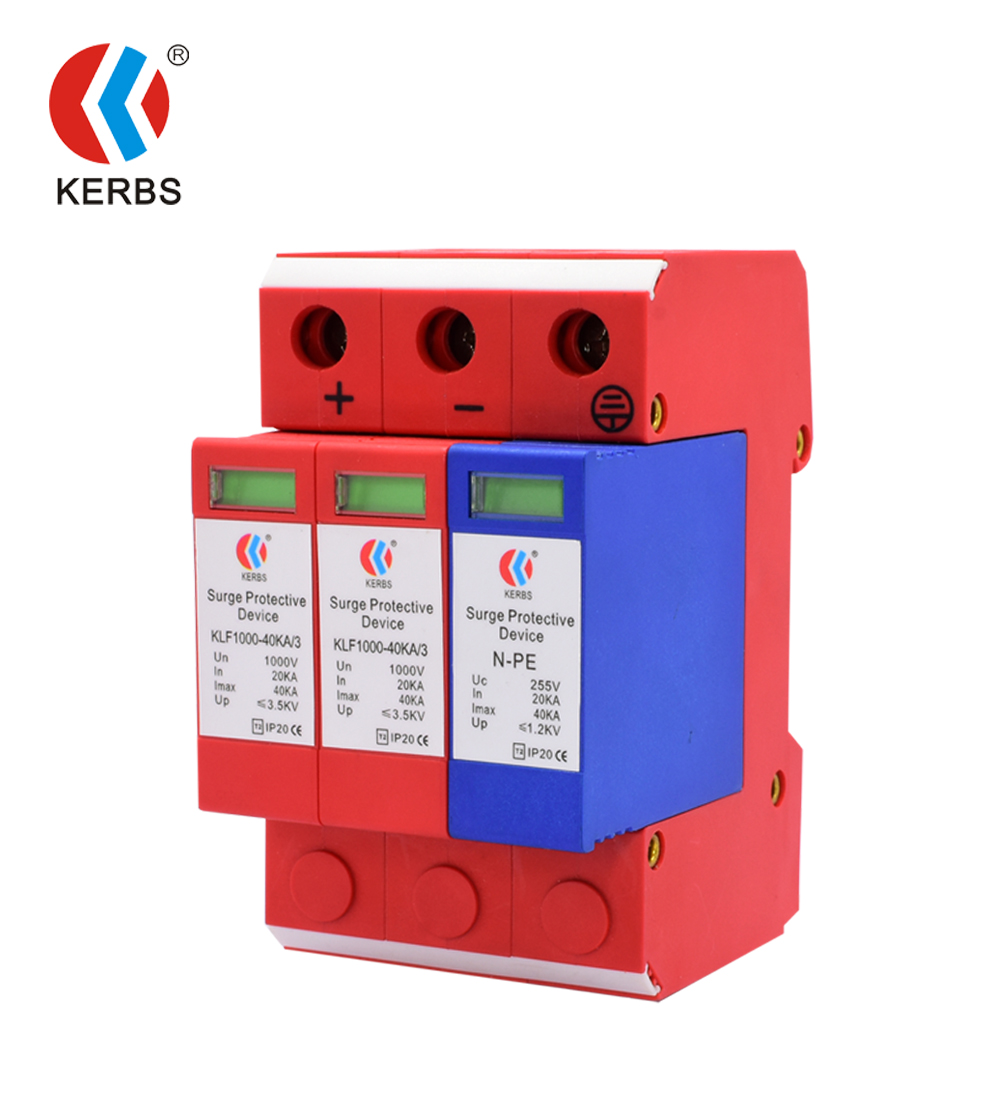

一、產品介紹
光伏防雷器用于直流電源供電的電子設備的精細過壓保護，根據IEC和GB標準設計，可用在不同的電源電壓選擇各種相應的規格。
◆ 本產品適用防雷區域：LPZ1與LPZ2區交界處（C級）電源線路的雷電浪涌防護。
◆ 采用溫控?cái)嗦芳夹g(shù)，內置過流熔斷器和熱感斷路器，劣化時自動脫扣。
◆ 外加遙信端口，實現遠程報警控制。
◆ 廣泛適用于太陽能發電系統、移動通信基站、微波通信局、電信機房、工廠、民航、金融、證券等系統的直流電源防雷保護。
二、技術指標
產品型號 | KLF300-40KA/3 | KLF600-40KA/3 | KLF1000-40KA/3 |
保護級別 | C級 | C級 | C級 |
工作電壓Un(DC) | 300V | 600V | 1000V |
標稱放電電流In(8/20μs) | 20KA | 20KA | 20KA |
最大放電電流Imax(8/20μs) | 40KA | 40KA | 40KA |
N-PE最大放電電流Imax(8/20μs) | 40KA | 40KA | 40KA |
電壓保護水平Up | 1.5KV | 1.8KV | 2.5KV |
響應時間 | ＜25ns | ||
N-PE響應時間 | ＜100ns | ||
漏電流 | ≤1μA | ||
保護模式 | 正~PE、負~PE | ||
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% | ||
外殼材料 | 阻燃材料 | ||
外形尺寸(長×寬×高) | 90×54×66mm | ||
重量 | 0.46kg | ||
三、產品安裝
1、該防雷器采用并聯的方式與電源線路相連接，為35mm標準導軌安裝。
2、安裝時，SPD應與相應規格的保險絲配合安裝，防雷器進、出線接線端上的“+”、“-”標志接相應的直流電源的正負極；“PE”標志接地線。
3、所有接線必須牢固及可靠電氣聯接，SPD接地線：BVR≥6mm2，接地線：BVR≥10mm2。
4、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。把防雷器的接地線與防雷系統接地排可靠連接，安裝接線完畢，檢查接線正確牢固后，接通電源即可投入使用。
