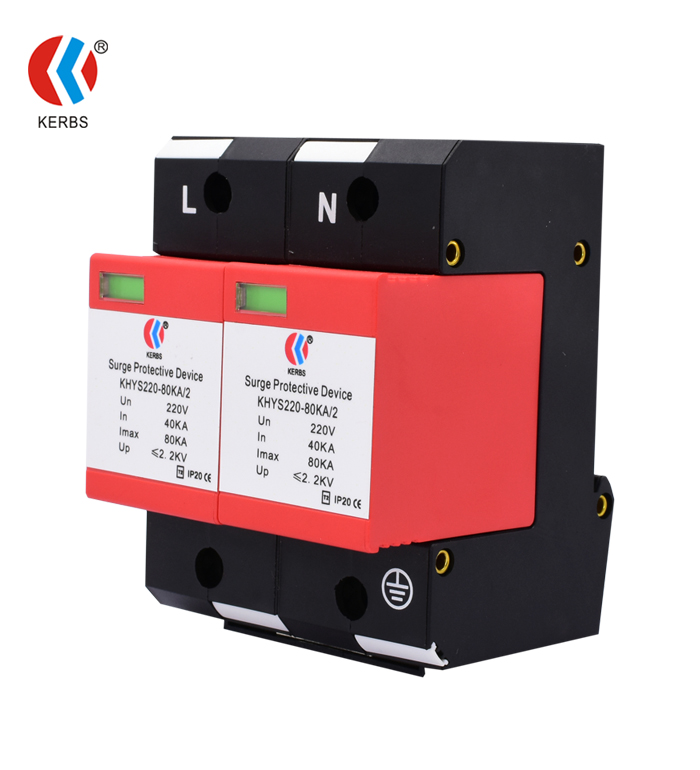

一、產品介紹
電源防雷器(簡稱SPD)外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。
◆ 本產品適用防雷區域：LPZ0B與LPZ1區交界處電源線路的雷電浪涌防護。
◆ 具有工作指示、模塊劣化指示等功能。
◆ 采用溫控斷路技術，內置過流保護電路，徹底避免火險。
◆ 通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
◆ 適用于交流配電設備的防雷保護，如通信、電視廣播、計算機房、自動控制、機電設備及所有配電設備的保護。
二、技術指標
產品型號 | KHYS220-80KA/2 | KHYS220-100KA/2 |
保護級別 | B級 | B級 |
工作電壓Un(AC) | 220V | 220V |
最大持續運行電壓Uc(AC) | 275V | 275V |
標稱放電電流In(8/20μs) | 40KA | 50KA |
最大放電電流Imax(8/20μs) | 80KA | 100KA |
電壓保護水平Up | 2.2KV | 2.5KV |
響應時間 | 25ns | |
漏電流 | 20μA | |
保護模式 | L-PE、N-PE (2P) | |
劣化指示 | 綠色：正常；紅色：劣化 | |
工作環境 | 溫度：-40℃～+70℃，相對濕度＜90% | |
外殼材料 | 阻燃材料 | |
規格尺寸(長×寬×高) | 90×54×62mm | |
重量 | 0.34kg | |
三、產品安裝
1、電源防雷器安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。
2、安裝時，電源防雷器應與相應規格的保險絲配合安裝，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，檢查工作狀態是否正常。
3、電源防雷器在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色時，表示防雷模塊出現故障，應及時維修或更換。
4、適于室內運行，如安裝在室外時，必須加裝防水外殼。
5、所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥4mm2，接地線：BVR≥6mm2，其引線長度應小于1m且越短越好。
6、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。
