安全門禁及一卡通系統防雷方案

發布日期：2022-04-21 作者：點擊：

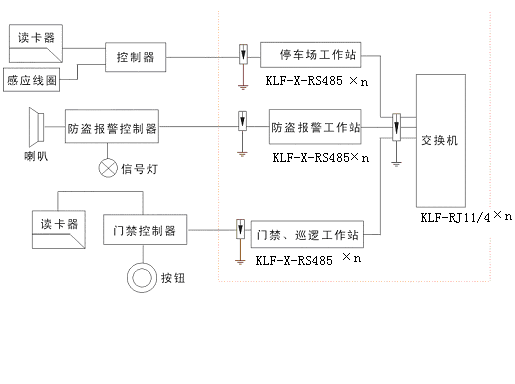

安全門禁及一卡通系統防雷方案


1. 門禁和主機電源線路，安裝電源防雷器 KHSY220-10KA/2

2. 門口機和主機的通信線路控制線路，各安裝控制信號防雷器 KLF-X-RS485

設計依據

根據 GB 50343-2004《建筑物電子信息系統防雷技術規范》第五章：防雷設計；GB 50057-94（2000版）《建筑物防雷設計規范》第六章：防雷擊電磁脈沖；第四節，第6.4.1至6.4.12條LPZ1區對電涌保護器（SPD）的要求及YD/T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》第五部分： SPD 的選擇；第5.3條：信號線用SPD；第5.5條：計算機、控制終端、監控系統的網絡數據線用SPD的要求，參照 IEC 61643-3 《低壓系統的電涌保排器》第3部分《在電信系統中SPD的應用》和IEC 61644-1 1997《通信系統用SPD》標準要求，對于通信線路的防護，需對設備進線纜線使用8/20μs波形、通流容量3KA的信號電涌保護器將數千伏的線路感應雷擊過電壓限制到設備允許值。
